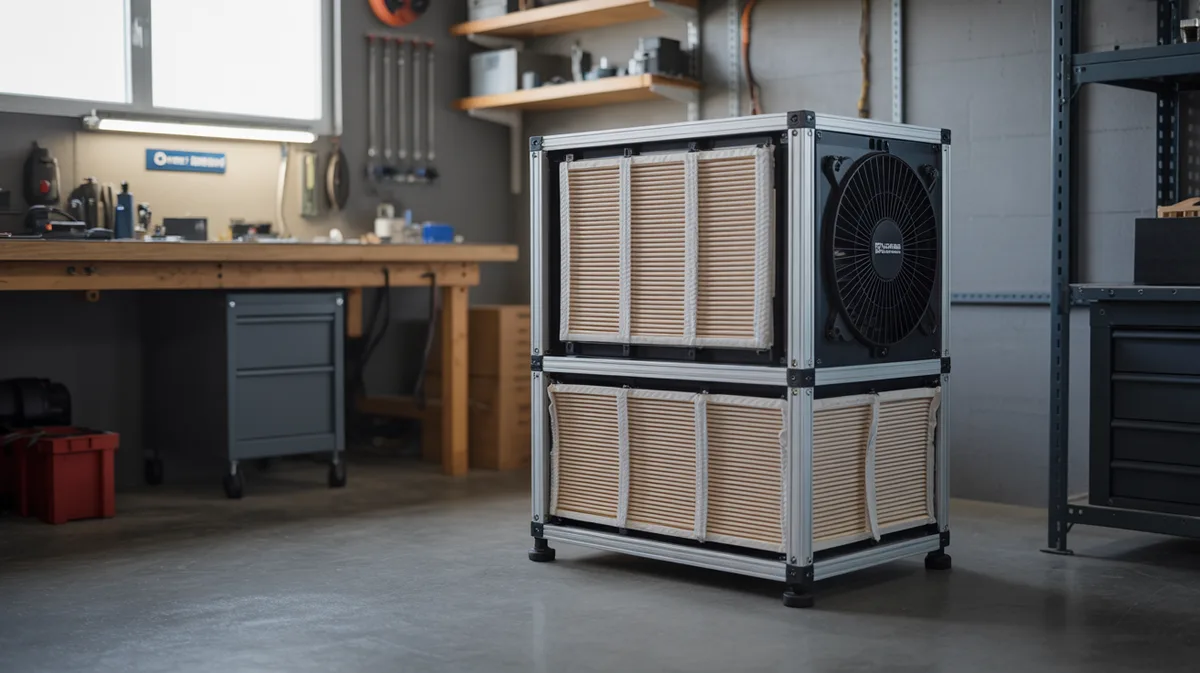

Fabriquer un purificateur d’air de garage : guide complet pour un système de filtration multicouches

Travailler dans un garage ou un atelier expose régulièrement aux poussières fines, aux particules de bois, aux vapeurs de peinture et autres polluants atmosphériques. Un purificateur d’air professionnel coûte souvent plusieurs centaines d’euros, mais il est possible de fabriquer soi-même un système de filtration performant pour une fraction de ce prix. Cette solution modulaire permet d’adapter la puissance et la configuration selon les dimensions de votre espace de travail et vos besoins spécifiques.

Ce système de filtration multicouches combine l’efficacité des ventilateurs industriels avec la performance des filtres HEPA. L’assemblage reste accessible aux bricoleurs débutants, tout en offrant une qualité de filtration comparable aux équipements professionnels. La conception modulaire permet d’ajouter ou de retirer des éléments selon les projets en cours.

Comprendre le principe de la filtration multicouches

Un purificateur d’air efficace fonctionne selon un principe de filtration progressive. Les particules les plus grosses sont capturées en premier, permettant aux filtres fins de se concentrer sur les poussières microscopiques. Cette approche prolonge la durée de vie des filtres coûteux et maintient un débit d’air constant.

La première couche intercepte les gros débris : copeaux de bois, particules de métal, résidus de ponçage. Un filtre G4 (anciennement EU4) suffit pour cette étape, avec une efficacité de 90% sur les particules de 10 microns. Cette filtration grossière préserve les étapes suivantes.

La deuxième couche capture les particules moyennes grâce à un filtre F7 (anciennement EU7), efficace à 85% sur les particules de 0,4 micron. Cette étape élimine la plupart des poussières de ponçage et des particules de peinture en suspension.

La troisième couche utilise un filtre HEPA H13, capable de retenir 99,95% des particules de 0,3 micron. Ces filtres éliminent les particules les plus fines, incluant certains composés organiques volatils et les poussières ultrafines dangereuses pour les voies respiratoires.

Matériaux et outils nécessaires

La construction nécessite des matériaux facilement disponibles dans les magasins de bricolage. Privilégiez les composants robustes qui supporteront un usage intensif en environnement poussiéreux.

Pour la structure principale, optez pour du contreplaqué de 18 mm ou des panneaux OSB de 15 mm. Ces matériaux offrent une bonne rigidité tout en restant faciles à découper et à assembler. Évitez l’aggloméré classique qui craint l’humidité.

Le ventilateur industriel constitue le cœur du système. Un modèle axial de 250 mm de diamètre avec un débit de 1000 à 1500 m³/h convient pour un garage de 40 à 60 m². Choisissez un moteur avec roulements à billes pour limiter les vibrations et le bruit.

Les filtres se sélectionnent selon leurs dimensions standard. Les filtres plats de 500×500 mm ou 600×600 mm facilitent l’assemblage. Prévoyez plusieurs jeux de chaque type : les filtres G4 et F7 se remplacent fréquemment, tandis que le filtre HEPA dure plus longtemps.

Pour l’assemblage, rassemblez des vis à bois de 4×50 mm, de la colle à bois, des charnières pour les portes d’accès aux filtres, et des joints en mousse pour l’étanchéité. Un variateur de vitesse permet d’adapter le débit selon les besoins.

Construction du caisson principal

La fabrication commence par la découpe des panneaux selon un plan précis. Le caisson mesure généralement 700x700x400 mm pour accueillir des filtres de 600×600 mm avec l’espace nécessaire aux joints d’étanchéité.

Découpez six panneaux : deux faces latérales de 700×400 mm, un fond et un dessus de 700×700 mm, plus deux cloisons intermédiaires de 664×364 mm qui sépareront les chambres de filtration. Ces cloisons créent trois compartiments distincts pour chaque niveau de filtration.

L’assemblage se fait progressivement. Commencez par fixer les faces latérales au fond avec de la colle à bois et des vis. Vérifiez l’équerrage à chaque étape : un caisson mal aligné provoque des fuites d’air qui réduisent l’efficacité.

Installez les cloisons intermédiaires en ménageant des ouvertures pour le passage d’air. Ces ouvertures, découpées au centre de chaque cloison, mesurent environ 400×300 mm. Leurs bords doivent être poncés pour éviter les turbulences.

Le dessus du caisson accueille le ventilateur. Percez un trou parfaitement circulaire correspondant au diamètre du ventilateur, en vous aidant d’une scie cloche ou d’une défonceuse avec un gabarit circulaire. La précision est cruciale pour l’étanchéité.

Installation du système de ventilation

Le positionnement du ventilateur détermine l’efficacité globale du système. Installez-le en extraction, aspirant l’air à travers les filtres plutôt que le soufflant. Cette configuration évite que la pression positive ne crée des fuites autour des filtres.

Fixez le ventilateur avec des vis adaptées, en interposant des rondelles anti-vibratoires. Ces rondelles, disponibles en caoutchouc ou en néoprène, réduisent sensiblement les nuisances sonores. Vérifiez que les pales tournent librement sans frottement.

Le raccordement électrique nécessite un câble souple de section adaptée à la puissance du moteur. Un ventilateur de 200 watts fonctionne généralement en 230V monophasé avec un câble de 1,5 mm². Protégez les connexions dans un boîtier étanche, surtout si l’humidité est présente dans l’atelier.

L’ajout d’un variateur de vitesse apporte une grande souplesse d’utilisation. Ces dispositifs électroniques permettent d’adapter le débit selon l’intensité des travaux. Un ponçage intensif nécessite un débit maximum, tandis qu’un fonctionnement continu à vitesse réduite maintient une qualité d’air constante.

Mise en place du système de filtration

L’installation des filtres suit un ordre logique, du plus grossier au plus fin. Cette progression respecte le principe de la filtration en cascade et optimise la durée de vie de chaque élément.

Le premier compartiment reçoit le filtre G4. Ce filtre en fibres synthétiques se présente sous forme de panneau rigide ou semi-rigide. Créez un système de rails pour faciliter son insertion et son retrait. Ces rails, réalisés avec des baguettes de bois clouées dans les angles, maintiennent le filtre en position tout en permettant un remplacement rapide.

Le deuxième compartiment accueille le filtre F7. Plus dense que le précédent, il nécessite un maintien plus ferme. Utilisez des joints en mousse sur tout le pourtour pour garantir l’étanchéité. Aucun air ne doit pouvoir contourner le filtre, ce qui annulerait son efficacité.

Le compartiment final abrite le filtre HEPA. Ces filtres coûteux méritent une attention particulière. Manipulez-les avec précaution : un pli ou une perforation compromet leurs performances. Le système de fixation doit être parfaitement étanche, souvent avec un joint silicone sur tout le périmètre.

Prévoyez des portes d’accès pour chaque compartiment. Ces portes, découpées dans les faces latérales, facilitent grandement la maintenance. Équipez-les de charnières robustes et de systèmes de fermeture étanches, comme des verrous à came avec joint.

Configuration modulaire et aspiration localisée

La modularité du système permet d’adapter la filtration selon les travaux en cours. Cette flexibilité constitue un avantage majeur par rapport aux purificateurs commerciaux fixes.

Pour les travaux de ponçage intensif, ajoutez un préfiltre jetable devant le filtre G4. Ce préfiltre, souvent en carton plissé, capture les plus grosses particules et se remplace économiquement après chaque session intensive.

L’aspiration localisée nécessite des accessoires supplémentaires. Fabriquez des bras articulés avec des tubes PVC de 125 mm de diamètre et des raccords orientables. Ces bras se positionnent près des sources de poussière : scie circulaire, ponceuse, tour à bois. Un système de vannes permet d’orienter l’aspiration vers la zone active.

Pour les vapeurs de peinture ou de solvants, intégrez un filtre à charbon actif entre les filtres F7 et HEPA. Ce filtre spécialisé adsorbe les composés organiques volatils, améliorant significativement la qualité de l’air pour les travaux de finition.

La conception modulaire facilite aussi le transport. Un système en plusieurs éléments démontables s’adapte aux ateliers temporaires ou aux chantiers extérieurs. Prévoyez des systèmes d’assemblage rapide avec des clips ou des verrous quart de tour.

Optimisation des performances et maintenance

Les performances du purificateur dépendent de plusieurs facteurs ajustables. Le débit d’air constitue le paramètre principal, mais l’optimisation va bien au-delà de cette seule variable.

L’étanchéité du caisson influence directement l’efficacité. Contrôlez régulièrement les joints et les assemblages. Une fuite même minime réduit la dépression et permet à l’air non filtré de contaminer l’air traité. Utilisez de la mousse polyuréthane pour colmater les défauts d’assemblage.

Le débit optimal varie selon la taille de l’atelier. Calculez environ 6 à 8 renouvellements d’air par heure pour un atelier de menuiserie, soit 240 à 320 m³/h pour un espace de 40 m³. Adaptez ce débit selon l’intensité des travaux et la concentration des polluants.

La maintenance préventive prolonge la durée de vie du système. Inspectez visuellement les filtres chaque semaine : un filtre G4 encrassé prend une teinte grise uniforme. Remplacez-le dès que cette coloration apparaît, généralement après 4 à 6 semaines d’usage normal.

Le nettoyage du ventilateur nécessite un démontage périodique. Les pales accumulent poussières et graisses qui déséquilibrent la rotation et augmentent la consommation électrique. Un nettoyage mensuel avec un chiffon humide suffit pour maintenir les performances.

Les erreurs à éviter

Plusieurs erreurs courantes compromettent l’efficacité du système de filtration. La plus fréquente consiste à sous-dimensionner le ventilateur par souci d’économie. Un ventilateur trop faible ne peut vaincre la résistance des filtres, particulièrement quand ils commencent à s’encrasser.

L’installation des filtres dans le mauvais sens constitue une autre erreur classique. Chaque filtre possède un sens de passage obligatoire, généralement indiqué par une flèche sur le cadre. Inverser ce sens réduit drastiquement l’efficacité et peut endommager le filtre.

Négliger l’étanchéité du caisson annule les bénéfices de la filtration. Les fuites d’air créent des courts-circuits qui permettent aux particules de contourner les filtres. Portez une attention particulière aux angles et aux jonctions entre panneaux.

Le surdimensionnement peut aussi poser problème. Un débit excessif crée des turbulences qui remettent en suspension les particules déjà déposées. Respectez les débits recommandés et utilisez le variateur pour ajuster finement les performances.

Enfin, espacer excessivement la maintenance compromet rapidement l’efficacité. Des filtres saturés augmentent la résistance au passage d’air et forcent le moteur, réduisant sa durée de vie tout en dégradant les performances de filtration.
