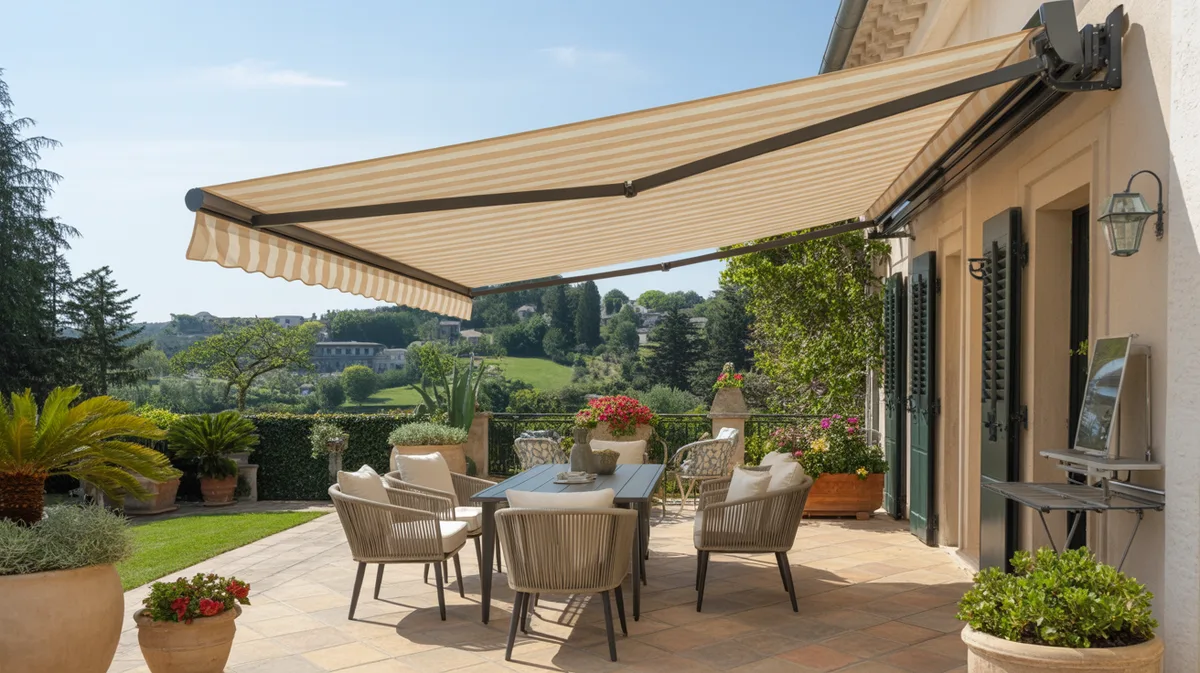

Installer un store banne motorisé avec capteur vent en 4 heures chrono

Choisir l’emplacement et préparer la pose

L’installation d’un store banne motorisé commence par l’analyse minutieuse de votre façade. Mesurez précisément l’espace disponible en tenant compte d’un débord minimum de 20 centimètres de chaque côté par rapport à l’ouverture à protéger. Vérifiez la nature du mur : béton, brique, parpaing ou ossature bois déterminent le type de fixations à utiliser.

Examinez l’exposition au vent de votre terrasse. Un store orienté plein ouest ou dans un couloir d’air nécessite impérativement un capteur de vent réglé entre 20 et 30 km/h. Pour une exposition abritée, un réglage à 40 km/h suffit. Repérez également l’arrivée électrique la plus proche : idéalement, prévoyez un circuit dédié 16A avec protection différentielle 30mA.

Tracez au crayon l’emplacement des consoles de fixation. Pour un store de 4 mètres, positionnez trois points de fixation espacés de 1,5 mètre maximum. Utilisez un niveau à bulle et un mètre pour garantir un alignement parfait. Une dénivellation de plus de 5 millimètres provoque des tensions dans la toile et des dysfonctionnements du moteur.

Outils et matériaux indispensables

Rassemblez tous les éléments avant de commencer. Côté outillage : perceuse à percussion avec forets béton de 10, 12 et 14 millimètres, visseuse, niveau laser ou à bulle de 1,2 mètre, mètre ruban de 5 mètres, crayon de maçon et lunettes de protection. Pour l’électricité, munissez-vous d’un testeur de tension, de dominos de raccordement, de gaine ICTA et de câble 3G1,5 mm².

Les fixations varient selon votre mur. Pour du béton ou de la brique pleine : chevilles à expansion M10 ou M12 avec tirefonds de 120 millimètres. Pour du parpaing creux : chevilles chimiques avec tiges filetées M10. Prévoyez également des rondelles de répartition en acier inoxydable pour éviter la corrosion.

Le kit du store comprend normalement les consoles murales, le caisson avec moteur intégré, les bras articulés, la barre de charge et la toile. Vérifiez la présence du capteur de vent, souvent vendu séparément. Ce boîtier blanc de la taille d’une boîte d’allumettes se fixe sur la barre de charge et communique par onde radio avec le moteur.

Fixer les consoles murales

Commencez par percer les trous de fixation. Utilisez un foret béton d’un diamètre correspondant à vos chevilles, en général 10 millimètres pour des tirefonds de 8 millimètres. Percez à vitesse lente pour éviter l’échauffement et videz régulièrement les trous avec une soufflette ou un aspirateur.

La profondeur de perçage doit atteindre 80 millimètres minimum dans du béton dur, 100 millimètres dans du parpaing. Nettoyez soigneusement les trous avant d’insérer les chevilles. Frappez-les légèrement au marteau jusqu’à affleurement avec le mur.

Positionnez la première console en vérifiant son horizontalité avec le niveau. Serrez les tirefonds progressivement et alternativement pour répartir l’effort. Contrôlez que la console ne bouge plus sous la pression de la main. Répétez l’opération pour chaque point de fixation en vérifiant constamment l’alignement.

Pour un mur en ossature bois, utilisez des tire-fonds de 8 millimètres directement dans les montants. Repérez-les avec un détecteur de métaux ou en perçant de petits trous d’exploration. Dans ce cas, prévoyez une console de fixation tous les mètres pour répartir les charges.

Installation du caisson et des bras

Le caisson pèse généralement entre 25 et 40 kilogrammes selon la largeur du store. Prévoyez impérativement un aide pour cette étape. Emboîtez le caisson sur les consoles en suivant le sens indiqué par les flèches gravées sur les supports. Un « clic » audible confirme le bon encliquetage.

Déroulez les bras articulés et fixez-les aux extrémités du caisson. Ces éléments supportent la barre de charge et transmettent la tension nécessaire au déploiement de la toile. Serrez les boulons de fixation au couple recommandé par le fabricant, généralement 25 Nm, pour éviter le desserrage sous les vibrations du vent.

Installez ensuite la barre de charge en l’emboîtant dans les œillets des bras. Cette barre en aluminium, creuse et nervurée, distribue uniformément le poids de la toile. Vérifiez qu’elle coulisse librement dans ses guides : tout point dur indique un défaut d’alignement à corriger immédiatement.

Testez manuellement le déploiement en tirant doucement la barre vers l’avant. Le mouvement doit être fluide sur toute la course. Les bras se déplient en accordéon selon un angle prédéterminé, généralement entre 15 et 30 degrés par rapport à l’horizontale pour favoriser l’évacuation de l’eau de pluie.

Raccordement électrique et mise en route

Coupez l’alimentation générale avant toute intervention sur l’installation électrique. Le moteur du store nécessite une alimentation 230V monophasée avec terre. Tirez un câble 3G1,5 mm² depuis le tableau électrique jusqu’au boîtier de raccordement du store, situé généralement à proximité du caisson.

Respectez scrupuleusement le schéma de câblage fourni par le fabricant. La phase (fil rouge ou marron) se connecte sur la borne L, le neutre (fil bleu) sur la borne N et la terre (fil vert-jaune) sur la borne avec symbole terre. Utilisez des dominos de section adaptée et serrez fermement les connexions.

Le boîtier de commande se raccorde en basse tension, généralement 24V. Ces fils, plus fins et souvent de couleur différente, transmettent les ordres d’ouverture, fermeture et arrêt. Installez l’interrupteur de commande à l’intérieur de votre logement, à l’abri des intempéries, à une hauteur de 1,2 mètre.

Remettez le courant et effectuez le premier test. Appuyez brièvement sur le bouton « montée » : le store doit se rétracter dans son caisson. Le bouton « descente » déclenche le déploiement. Un voyant lumineux sur le boîtier de commande confirme le bon fonctionnement de l’alimentation électrique.

Installation et réglage du capteur de vent

Le capteur de vent se fixe sur la barre de charge, côté exposé au vent dominant. Ce petit boîtier blanc contient une hélice miniature et un émetteur radio. Quand la vitesse du vent dépasse le seuil programmé, il envoie automatiquement l’ordre de rétraction au moteur du store.

Dévissez le capot du capteur pour accéder aux micro-interrupteurs de réglage. Chaque position correspond à une vitesse : position 1 pour 20 km/h, position 2 pour 30 km/h, position 3 pour 40 km/h et position 4 pour 50 km/h. Pour une première installation, réglez sur 30 km/h (position 2), vous affinerez après observation.

Fixez le capteur avec les vis fournies en orientant l’hélice face au vent. Évitez les zones abritées par un balcon ou une avancée de toit qui fausseraient les mesures. La liaison radio avec le moteur s’établit automatiquement dans un rayon de 30 mètres en champ libre.

Testez le fonctionnement en soufflant dans l’hélice avec un sèche-cheveux. Au bout de 8 à 10 secondes de vent soutenu, le store doit se rétracter automatiquement. Si rien ne se passe, vérifiez les piles du capteur et rapprochez-le du moteur pour éliminer un problème de réception radio.

Réglages fins et programmation

Votre store nécessite maintenant quelques réglages personnalisés. Commencez par définir les fins de course : positions extrêmes d’ouverture et de fermeture que le moteur ne doit pas dépasser. Cette programmation protège la toile et les mécanismes contre les efforts excessifs.

Pour programmer la fin de course haute (position rétractée), actionnez la montée jusqu’à ce que la toile disparaisse complètement dans le caisson. Maintenez alors les boutons « montée » et « descente » simultanément pendant 3 secondes. Un bip sonore confirme l’enregistrement.

Répétez l’opération pour la fin de course basse en déployant le store à la position maximale souhaitée. Attention : ne tirez jamais la toile au maximum de sa longueur, conservez toujours 20 centimètres en réserve dans le caisson pour éviter les déchirures.

Réglez ensuite l’inclinaison de la toile en ajustant la longueur des bras. Une pente de 2 à 3 degrés vers l’avant facilite l’évacuation de l’eau et améliore la résistance au vent. Certains modèles offrent un réglage micrométrique par vis sans fin, d’autres nécessitent le démontage partiel des bras.

Les erreurs à éviter

Plusieurs erreurs classiques compromettent la durée de vie et la sécurité de votre installation. Ne sous-estimez jamais l’importance des fixations : un store de 4 mètres déployé par vent modéré développe une poussée de plusieurs centaines de kilos. Des chevilles sous-dimensionnées ou mal positionnées provoquent l’arrachement du mur.

Évitez de percer dans les joints de dilatation ou les fissures existantes. Ces zones fragiles ne garantissent pas une tenue mécanique suffisante. Préférez toujours percer dans la partie pleine du matériau, quitte à décaler légèrement les consoles.

Ne négligez pas la protection électrique. Un store banne reste exposé aux intempéries malgré son indice de protection IP44 ou IP54. Installez impérativement un disjoncteur différentiel 30mA sur le circuit d’alimentation pour prévenir les risques d’électrocution en cas de défaillance de l’isolement.

Méfiez-vous des réglages trop sensibles du capteur de vent. Un seuil à 20 km/h provoque des rétractations intempestives par vent de mer ou en zone venteuse. À l’inverse, un réglage à 50 km/h n’offre plus de protection efficace contre les rafales destructrices.

Enfin, respectez scrupuleusement les préconisations du fabricant concernant la charge maxi et les conditions d’utilisation. N’installez jamais d’accessoires non prévus (guirlandes électriques, plantes suspendues) qui modifient l’équilibre et la résistance au vent de l’ensemble.
