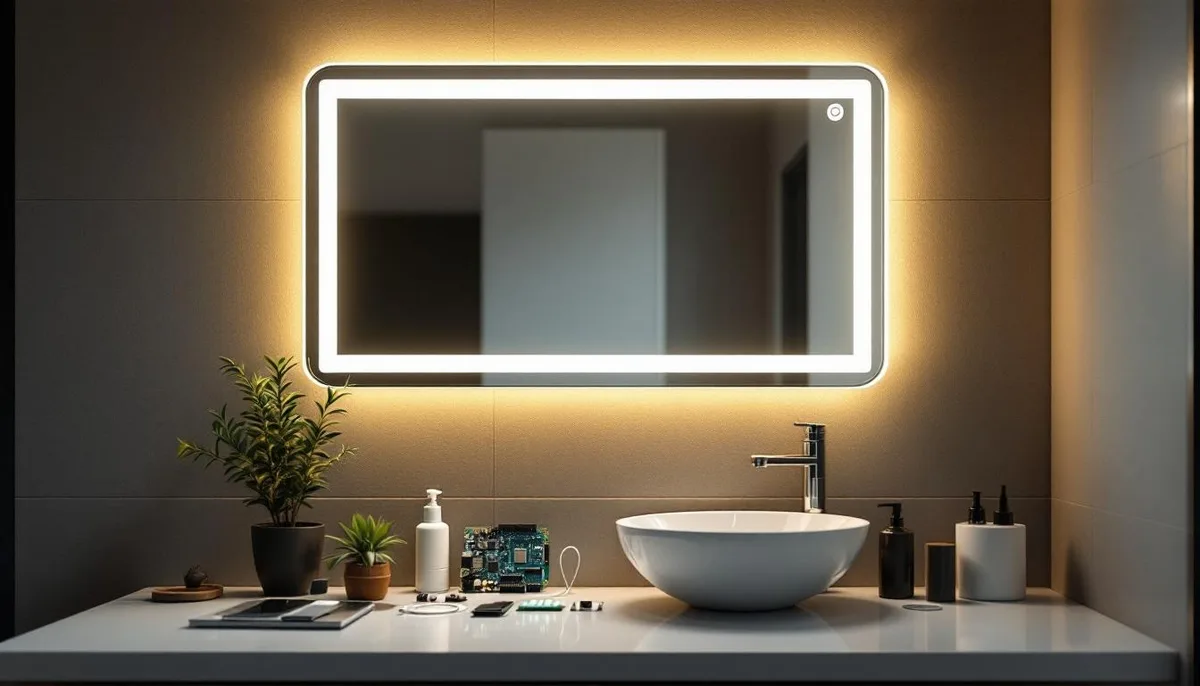

Fabriquer un miroir LED intelligent avec détecteur de mouvement : guide complet

Pourquoi fabriquer son propre miroir LED intelligent

Un miroir LED intelligent transforme complètement l’expérience de votre salle de bain ou de votre entrée. Fini les tâtonnements dans l’obscurité pour trouver l’interrupteur : le détecteur de mouvement active automatiquement l’éclairage dès que vous approchez. Cette technologie, autrefois réservée aux hôtels de luxe, devient accessible à tous les bricoleurs motivés.

Fabriquer son miroir intelligent présente plusieurs avantages considérables. Premièrement, l’économie réalisée est substantielle : un modèle équivalent dans le commerce coûte entre 200 et 400 euros, tandis que notre version DIY revient à moins de 80 euros. Deuxièmement, vous maîtrisez entièrement la personnalisation : dimensions sur mesure, intensité lumineuse ajustable, et même possibilité d’ajouter des fonctionnalités supplémentaires selon vos besoins.

L’aspect écologique mérite également d’être souligné. Les LED consomment 80% moins d’électricité que les ampoules traditionnelles, et la détection de mouvement évite les oublis d’extinction. Un geste pour votre portefeuille et pour la planète.

Matériaux et outils nécessaires

La réussite de votre projet repose sur le choix de matériaux de qualité. Pour le miroir principal, optez pour un modèle standard de 60×80 cm avec bord poli, disponible en magasins de bricolage pour environ 25 euros. Évitez les miroirs trop fins qui pourraient se briser lors du perçage.

Côté électronique, vous aurez besoin d’un ruban LED blanc chaud 12V (5 mètres suffisent), d’un détecteur de mouvement PIR compatible 12V, d’une alimentation 12V 3A, et d’un microcontrôleur Arduino Nano pour la gestion intelligente. Ces composants représentent environ 35 euros au total si vous les commandez en ligne.

Pour la structure, préparez du profilé aluminium en U de 20mm de largeur, du câble électrique souple 0,75mm², des vis autoforeuses, de la colle silicone transparente, et du film diffuseur pour adoucir la lumière LED. N’oubliez pas le matériel de fixation murale : chevilles et vis adaptées à votre type de mur.

Concernant l’outillage, munissez-vous d’une perceuse avec forets métal et béton, d’une scie à métaux, d’un fer à souder avec étain, d’un multimètre pour les vérifications électriques, et d’une règle métallique pour les mesures précises. Un pistolet à colle chaude facilitera certains assemblages.

Préparation et découpe du cadre

La fabrication du cadre constitue l’étape fondamentale de votre miroir intelligent. Commencez par mesurer précisément votre miroir et ajoutez 5 mm de chaque côté pour prévoir l’épaisseur de la colle. Cette marge garantit un assemblage solide sans contrainte excessive sur le verre.

Découpez le profilé aluminium aux dimensions calculées en formant un cadre rectangulaire. Utilisez une scie à métaux avec une lame fine pour obtenir des coupes nettes et éviter les bavures. Ébavurez soigneusement chaque extrémité avec une lime pour éviter les blessures lors de la manipulation.

L’assemblage du cadre nécessite une attention particulière aux angles. Utilisez des équerres de renfort intérieures pour garantir la rigidité de l’ensemble. Percez des avant-trous de 2 mm de diamètre avant de visser les équerres pour éviter de fendre le profilé. Cette précaution vous évitera bien des désagréments lors du montage final.

Testez l’ajustement du miroir dans son cadre avant de passer à l’étape suivante. Le verre doit se positionner facilement sans forçage, tout en étant maintenu fermement par les rebords du profilé. Si nécessaire, ajustez légèrement les dimensions avec une lime douce.

Installation du système LED

L’éclairage LED transforme votre miroir ordinaire en véritable bijou technologique. Commencez par nettoyer minutieusement l’intérieur du profilé avec de l’alcool isopropylique pour garantir une adhésion parfaite du ruban LED. Toute trace de graisse ou de poussière compromettrait la tenue dans le temps.

Déroulez le ruban LED en commençant par un angle du cadre. Respectez impérativement le sens de circulation du courant indiqué par les flèches sur le ruban. La plupart des rubans LED possèdent un adhésif 3M de qualité professionnelle, mais renforcez la fixation avec quelques points de colle silicone aux angles et tous les 30 cm sur les parties droites.

Les connexions électriques demandent une soudure soignée pour éviter les faux contacts. Préparez des fils de liaison de 15 cm entre chaque segment de ruban LED. Utilisez du câble souple rouge pour le + et noir pour le –, en respectant scrupuleusement cette convention de couleur pour éviter toute confusion ultérieure.

Installez le film diffuseur par-dessus le ruban LED pour homogénéiser la lumière. Ce film transforme les points lumineux individuels en éclairage uniforme et doux, bien plus agréable à l’œil. Fixez-le avec de la colle repositionnable pour pouvoir le remplacer en cas de jaunissement avec le temps.

Programmation du détecteur de mouvement

La programmation Arduino transforme votre miroir en véritable objet connecté intelligent. Le code que vous allez implémenter gère trois fonctions essentielles : la détection de mouvement, la temporisation d’extinction automatique, et la variation progressive d’intensité pour éviter l’éblouissement.

Commencez par télécharger l’environnement de développement Arduino IDE sur votre ordinateur. Connectez votre Arduino Nano via un câble USB et sélectionnez le bon port de communication. Le code de base comprend environ 50 lignes et reste accessible aux débutants en programmation.

Le détecteur PIR se connecte sur la broche numérique 2 de l’Arduino, tandis que la commande des LED utilise une sortie PWM (Pulse Width Modulation) sur la broche 3. Cette technique permet de faire varier l’intensité lumineuse de 0 à 100% en modifiant la durée des impulsions électriques.

Paramétrez la sensibilité du détecteur selon votre environnement. Un réglage trop sensible déclenchera l’éclairage au moindre mouvement d’air, tandis qu’un seuil trop élevé nécessitera de s’approcher très près du miroir. La distance optimale de détection se situe généralement entre 1 et 3 mètres pour un usage domestique.

Ajustez également la temporisation d’extinction entre 30 secondes et 5 minutes selon vos habitudes. Une extinction trop rapide devient agaçante lors d’utilisations prolongées, tandis qu’un délai excessif annule les économies d’énergie. Testez plusieurs valeurs pour trouver le compromis idéal.

Assemblage final et fixations

L’assemblage final demande méthode et patience pour obtenir un résultat professionnel. Commencez par positionner délicatement le miroir dans son cadre en vous aidant d’une seconde personne : le verre peut se briser net en cas de choc, même léger.

Sécurisez le miroir avec des joints silicone déposés tous les 10 cm le long du profilé. Utilisez un silicone transparent spécial sanitaire qui résiste à l’humidité de la salle de bain. Lissez les joints avec votre doigt humidifié pour obtenir une finition parfaite et éviter les accumulations de poussière.

Installez l’électronique de contrôle dans un boîtier étanche fixé à l’arrière du cadre. L’Arduino et son alimentation génèrent peu de chaleur mais craignent l’humidité. Prévoyez des passe-câbles avec joints pour toutes les connexions sortant du boîtier.

Pour la fixation murale, utilisez des chevilles adaptées au poids total de votre miroir (environ 8 kg pour un modèle 60×80 cm). Les chevilles à expansion métallique offrent la meilleure tenue dans le béton, tandis que les chevilles spéciales placo conviennent aux cloisons creuses. Respectez un entraxe de 60 cm minimum entre les points de fixation.

Vérifiez l’horizontalité avec un niveau à bulle avant le serrage définitif. Un miroir penché, même légèrement, se remarque immédiatement et nuit à l’esthétique générale. Utilisez des rondelles de réglage si nécessaire pour compenser les irrégularités du mur.

Tests et réglages

La phase de tests valide le bon fonctionnement de toutes les fonctionnalités avant la mise en service définitive. Alimentez d’abord le système avec un multimètre connecté pour vérifier les tensions : 12V sur l’alimentation principale et 5V sur l’Arduino. Toute valeur anormale indique un problème de câblage à corriger immédiatement.

Testez la détection de mouvement en vous déplaçant à différentes distances et angles d’approche. Le détecteur PIR possède un diagramme de rayonnement conique : efficace face à lui, mais aveugle sur les côtés. Orientez-le légèrement vers le bas pour couvrir la zone de passage naturelle devant le miroir.

Vérifiez l’uniformité de l’éclairage LED en observant le miroir dans l’obscurité totale. Des zones plus sombres révèlent une coupure dans le ruban ou une soudure défaillante. Mesurez la tension aux deux extrémités du ruban : une différence supérieure à 1V indique une résistance excessive dans les connexions.

Ajustez l’intensité lumineuse selon l’usage prévu. Un éclairage trop puissant éblouit le matin, tandis qu’une intensité insuffisante rend le miroir inutile pour le maquillage ou le rasage. La plupart des utilisateurs trouvent leur confort entre 60 et 80% de la puissance maximale.

Les erreurs à éviter

Plusieurs pièges peuvent compromettre la réussite de votre projet de miroir LED intelligent. La première erreur consiste à sous-estimer l’importance de l’alimentation électrique. Une alimentation sous-dimensionnée provoque des clignotements, une durée de vie réduite des LED, et peut même endommager l’Arduino. Prévoyez toujours 30% de marge sur la puissance calculée.

Ne négligez jamais l’étanchéité dans un environnement humide comme la salle de bain. Un simple joint silicone mal posé peut laisser s’infiltrer la vapeur d’eau et provoquer des courts-circuits dangereux. Utilisez exclusivement des composants étanches IP65 minimum pour l’électronique exposée.

L’erreur de programmation la plus fréquente concerne la gestion des rebonds du détecteur PIR. Sans filtrage logiciel, le miroir peut s’allumer et s’éteindre plusieurs fois par seconde, créant un effet stroboscopique désagréable. Implémentez systématiquement une temporisation anti-rebond de 500 millisecondes.

Attention également au choix de l’emplacement du détecteur. Évitez les zones de passage d’animaux domestiques, les courants d’air chaud du radiateur, ou la proximité d’autres sources infrarouges qui déclencheraient des allumages intempestifs. Testez longuement avant la fixation définitive.
