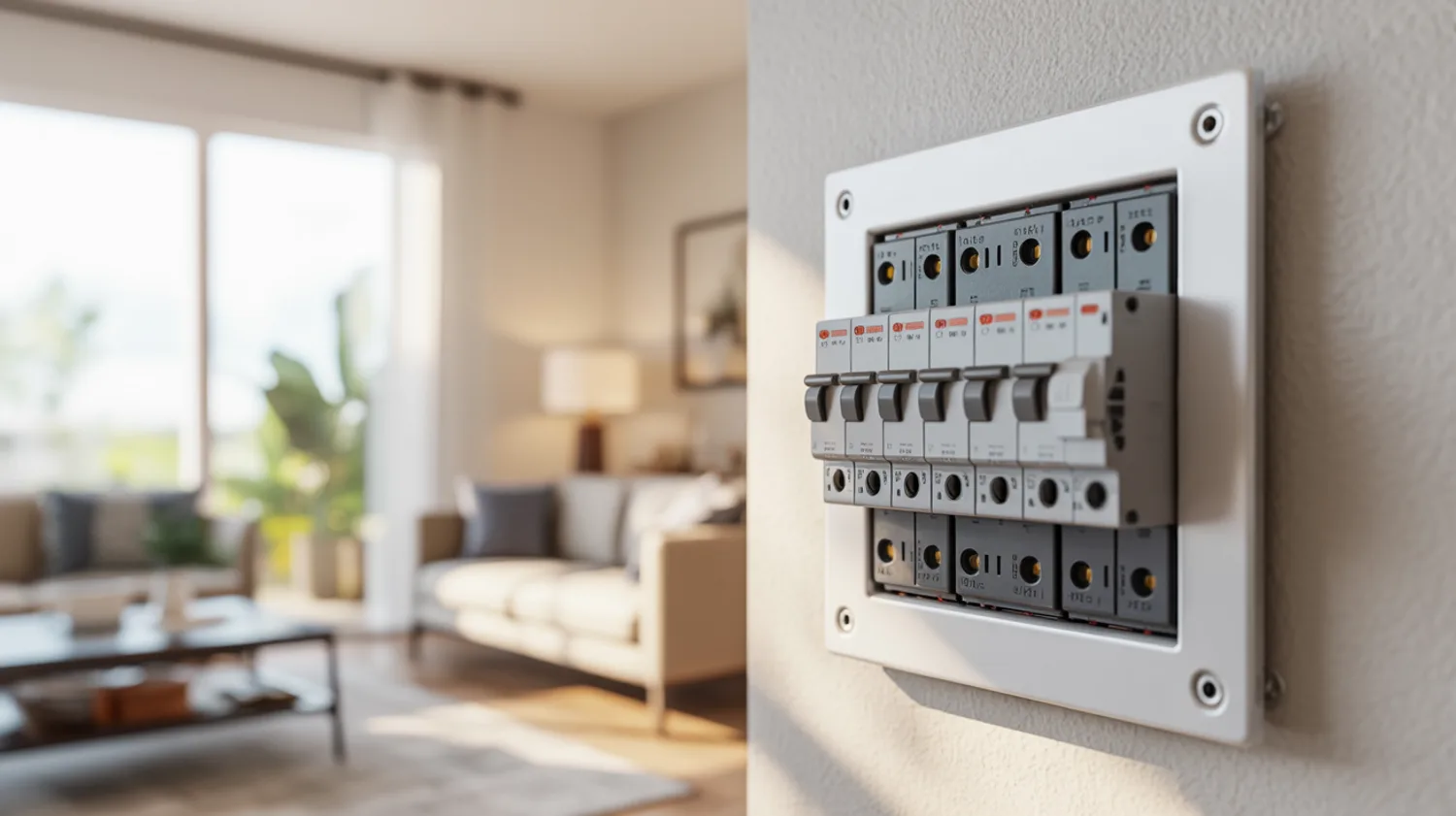

Pourquoi un disjoncteur différentiel saute-t-il sans raison apparente ?
Un disjoncteur différentiel, aussi appelé « différentiel » ou « interrupteur différentiel résiduel » (IDR), a pour rôle de couper le courant dès qu’il détecte une fuite de courant vers la terre. Cette fuite peut signaler un défaut d’isolation sur un appareil ou un câble, mais elle peut aussi être provoquée par autre chose : une accumulation de micro-fuites sur plusieurs appareils anciens, un appareil en fin de vie, ou encore un différentiel lui-même vieillissant et devenu trop sensible.
Contrairement à ce que l’on croit souvent, un déclenchement intempestif ne signifie pas forcément qu’il faut appeler un électricien en urgence. Dans la majorité des cas, un diagnostic méthodique permet d’identifier la cause et, si le différentiel est défaillant, de le remplacer soi-même en respectant les règles de sécurité.
Les outils et le matériel nécessaires avant de commencer
Avant toute intervention, rassemblez le matériel suivant :
- Un tournevis isolé adapté (tête plate et Phillips, 1000 V)
- Un testeur de tension ou un vérificateur de présence de tension (indispensable)
- Un crayon ou un stylo pour noter les branchements
- Un appareil photo ou un smartphone pour photographier le tableau avant démontage
- Un disjoncteur différentiel de remplacement (voir section dédiée ci-dessous)
- Des gants isolants si possible
Le testeur de tension est absolument non négociable. Il permet de confirmer qu’un circuit est bien hors tension avant d’y toucher. Ne travaillez jamais en supposant qu’un circuit est coupé.
Étape 1 : identifier le circuit ou l’appareil fautif par élimination
Avant de déposer quoi que ce soit, commencez par isoler la cause du déclenchement. Cette étape peut résoudre le problème sans aucune intervention sur le tableau électrique.
Débrancher tous les appareils du circuit concerné
Notez d’abord quel différentiel saute. Chaque différentiel protège un groupe de circuits. Rendez-vous dans les pièces alimentées par ce groupe et débranchez tous les appareils électriques : lave-linge, four, réfrigérateur, chargeurs, multiprises, etc. Débranchez également les appareils en veille, car certains peuvent générer une fuite même en veille.
Une fois tous les appareils débranchés, réarmez le différentiel (relevez le levier vers le haut). S’il reste en position haute, la fuite provenait d’un appareil. Rebranchez-les un par un, en attendant quelques secondes entre chaque branchement. L’appareil qui fait sauter le différentiel est le coupable : il doit être mis de côté et vérifié par un professionnel ou remplacé.
Si le différentiel saute même sans aucun appareil branché
Dans ce cas, la fuite provient du câblage lui-même ou du différentiel. Vérifiez visuellement si des câbles sont abîmés, pincés ou humides dans les pièces concernées. Si le câblage semble en bon état, le différentiel est probablement défaillant et doit être remplacé.
Étape 2 : choisir le bon disjoncteur différentiel de remplacement
Un différentiel ne se choisit pas au hasard. Plusieurs caractéristiques doivent correspondre exactement à l’installation existante.
Type A ou type AC ?
C’est la distinction la plus importante à maîtriser. Le type AC détecte uniquement les fuites en courant alternatif pur. Le type A détecte en plus les fuites en courant continu pulsé, générées par les appareils modernes comme les lave-linge à moteur à variation de vitesse, les plaques à induction, les chargeurs de véhicule électrique ou encore certains systèmes de chauffage.
La norme NF C 15-100, qui régit les installations électriques en France, impose le type A pour les circuits alimentant ce type d’appareils. Dans le doute, le type A est toujours compatible là où un type AC est installé, mais pas l’inverse. Opter pour un type A est donc la solution la plus sûre lors d’un remplacement.
La sensibilité de 30 mA
Pour la protection des personnes, la norme impose une sensibilité de 30 mA sur les circuits de prise de courant et d’éclairage dans les logements. C’est la valeur standard que vous trouverez sur la grande majorité des tableaux résidentiels. Ne remplacez jamais un différentiel 30 mA par un modèle 300 mA : ce dernier est réservé à la protection des installations, pas des personnes.
Le calibre et le nombre de pôles
Le calibre (exprimé en ampères : 25 A, 40 A, 63 A) doit être identique à celui du différentiel remplacé. Le nombre de pôles (2P pour un circuit monophasé, 4P pour un circuit triphasé) doit également correspondre. Ces informations sont inscrites sur l’appareil existant. Notez-les avant de vous rendre en magasin.
Étape 3 : couper l’alimentation générale et sécuriser le chantier
La règle d’or avant toute intervention dans un tableau électrique : couper le disjoncteur général en tête de tableau, celui qui est relié directement au compteur. Ce disjoncteur général coupe l’alimentation de l’ensemble du tableau.
Après avoir basculé le disjoncteur général, vérifiez systématiquement avec votre testeur de tension que les bornes du différentiel à remplacer ne sont plus sous tension. Placez le testeur entre chaque fil et la terre, et entre les fils entre eux. Même après avoir coupé le général, les bornes situées en amont du disjoncteur de tête restent sous tension : ne les touchez jamais.
Prévenez les autres occupants du logement que vous travaillez sur le tableau et que le courant est coupé. Si possible, apposez un message sur le tableau pour éviter qu’on remette le courant pendant l’intervention.
Étape 4 : dépose du différentiel défaillant
Photographiez le tableau avant de commencer. Cette photo vous permettra de retrouver exactement la position de chaque fil si un doute surgit.
Desserrez les vis de chaque borne du différentiel pour libérer les câbles. Notez ou photographiez l’emplacement de chaque fil : entrée phase, entrée neutre, sortie phase, sortie neutre. Les fils sont généralement repérés par leur couleur (rouge ou noir pour la phase, bleu pour le neutre), mais les installations anciennes ne respectent pas toujours ces conventions.
Une fois les fils libérés, décliquez le différentiel du rail DIN en appuyant sur le loquet situé à l’arrière de l’appareil. Ce rail est la barre métallique sur laquelle s’emboîtent tous les disjoncteurs du tableau.
Étape 5 : pose du nouveau différentiel
Emboîtez le nouveau différentiel sur le rail DIN à la place de l’ancien, en veillant à ce qu’il soit bien clipsé. Reconnectez chaque fil dans la borne correspondante en vous aidant de votre photo. Serrez les vis de bornes fermement : une connexion mal serrée est une source de mauvais contact, de surchauffe et d’échauffement à terme.
Avant de remettre le courant, vérifiez visuellement que tous les fils sont bien en place, qu’aucun fil dénudé ne dépasse hors de sa borne et qu’aucun câble n’est coincé ou plié anormalement.
Réarmez ensuite le disjoncteur général. Le nouveau différentiel doit rester en position haute. Rebranchez vos appareils progressivement et observez le comportement du tableau sur les minutes suivantes.
Les erreurs à éviter
- Travailler sans vérifier la mise hors tension. Couper le général ne suffit pas : utilisez toujours un testeur de tension pour confirmer l’absence de courant sur les bornes.
- Remplacer un type AC par un autre type AC sans vérifier les appareils alimentés. Si un lave-linge récent ou une plaque à induction est sur le circuit, un type A est obligatoire.
- Choisir un calibre différent. Un différentiel sous-calibré déclenche trop souvent, un différentiel surcalibré ne protège pas correctement l’installation.
- Ne pas photographier le câblage avant de déconnecter. Reconnecter des fils de mémoire après une pause est une source d’erreur fréquente.
- Laisser des bornes mal serrées. Un fil desserré génère un arc électrique à terme, risque d’incendie inclus.
- Toucher aux bornes situées en amont du disjoncteur général. Ces bornes restent sous tension même tableau coupé : elles sont réservées à l’intervention du concessionnaire réseau.
- Réarmer un différentiel qui saute immédiatement après la pose. Si le nouveau différentiel déclenche dès la mise sous tension, coupez le général et recherchez un défaut d’isolement sur le circuit avant de continuer.
Ce qu’il faut retenir
- Un différentiel qui saute peut être causé par un appareil défaillant, un câblage abîmé ou le différentiel lui-même vieillissant. Commencez toujours par le diagnostic par élimination avant d’intervenir sur le tableau.
- Le différentiel de remplacement doit être de type A (compatible avec les appareils modernes), de sensibilité 30 mA pour la protection des personnes, et du même calibre en ampères que l’original.
- Coupez impérativement le disjoncteur général avant toute intervention et vérifiez l’absence de tension avec un testeur avant de toucher les bornes.
- Photographiez le câblage avant de déconnecter quoi que ce soit.
- Serrez fermement toutes les vis de bornes après reconnexion.
- Les bornes en amont du disjoncteur général restent sous tension même tableau coupé : ne les touchez jamais.
- Si le nouveau différentiel déclenche immédiatement, un défaut d’isolement persiste sur le circuit : un diagnostic plus approfondi, éventuellement par un électricien, est alors nécessaire.
