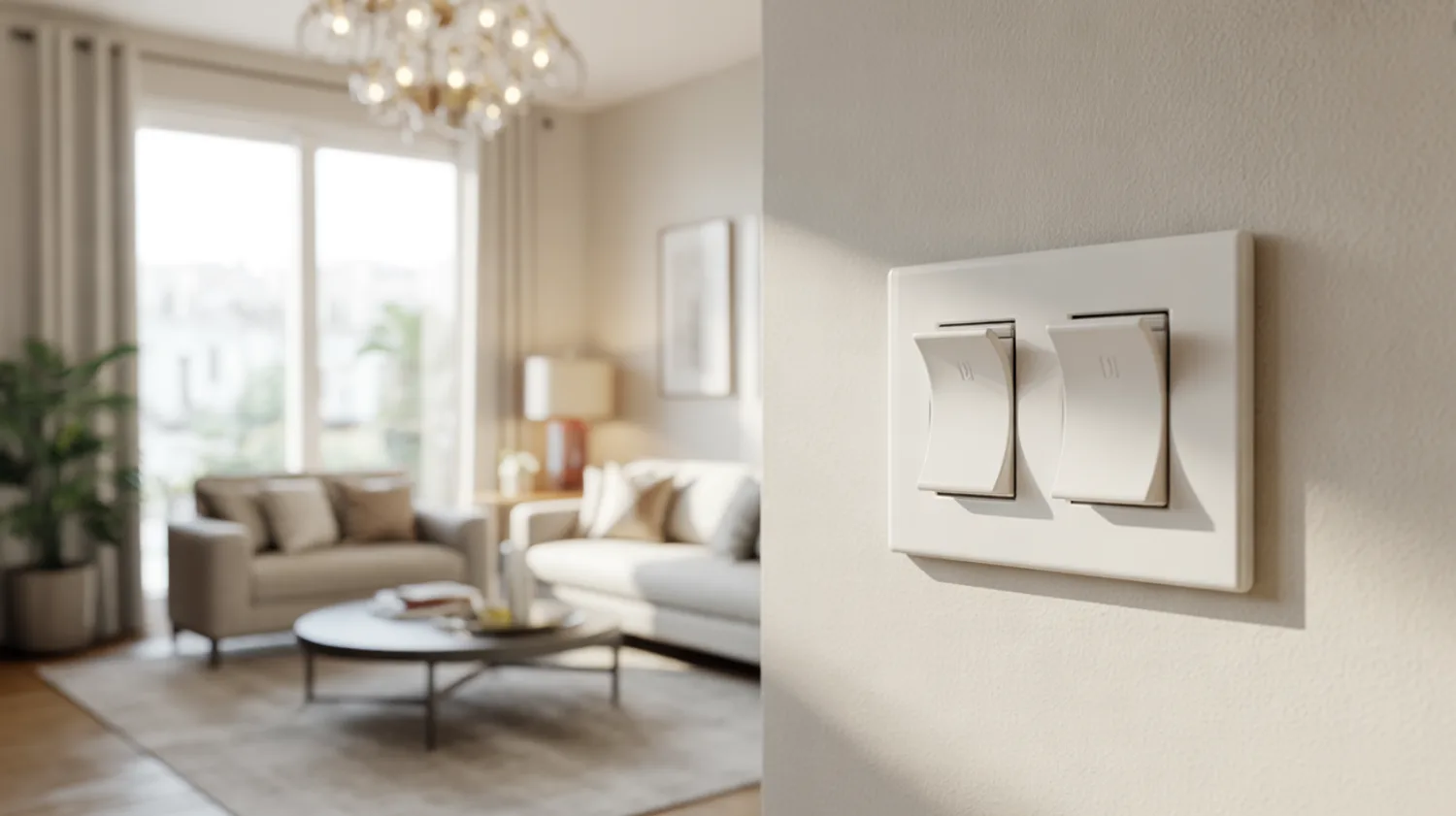

Réparer un interrupteur double allumage : câblage pas à pas pour débutants

Pourquoi un interrupteur double allumage tombe-t-il en panne ?

Un interrupteur double allumage permet de commander deux circuits d’éclairage distincts depuis un seul boîtier : par exemple, le plafonnier d’une pièce et les spots encastrés d’un couloir. Lorsqu’une touche cesse de répondre, la cause est presque toujours mécanique : le micro-interrupteur interne s’est usé à force de cliquetis répétés. Plus rarement, un mauvais contact sur une borne ou un fil desserré est en cause. Dans tous les cas, le mécanisme complet doit être remplacé, car les pièces internes ne se vendent pas séparément en grande surface. La bonne nouvelle : l’opération ne demande ni compétences d’électricien, ni outillage spécialisé. Elle exige surtout de la rigueur et le respect d’une règle absolue : couper le courant avant de toucher quoi que ce soit.

Le matériel nécessaire avant de commencer

Rassemblez tout votre matériel avant d’ouvrir le boîtier. Vous aurez besoin d’un tournevis cruciforme et d’un tournevis plat de petite taille, d’un testeur de tension (également appelé tournevis testeur ou vérificateur de tension sans contact), d’un stylo et d’un morceau de papier pour noter le câblage, et bien sûr du nouvel interrupteur double allumage. Ce dernier doit être du même format que l’ancien : vérifiez la marque et la gamme (Legrand Mosaic, Schneider Odace, Arnould Espace…) pour garantir la compatibilité avec votre plaque de finition existante. Si vous souhaitez commander des ampoules LED avec gradation, lisez la section dédiée aux variateurs en fin d’article avant d’acheter votre interrupteur.

Étape 1 : couper le courant au tableau électrique

Rendez-vous dans votre tableau de répartition (le tableau électrique, souvent situé dans l’entrée ou le couloir). Identifiez le disjoncteur qui protège le circuit concerné : il porte généralement une étiquette indiquant la pièce ou le type d’éclairage. Si les étiquettes manquent, allumez les deux circuits commandés par l’interrupteur, puis coupez les disjoncteurs un à un jusqu’à ce que les lumières s’éteignent. Basculez ce disjoncteur sur la position « off ».

Revenez ensuite devant l’interrupteur et utilisez votre testeur de tension sur les prises ou luminaires proches pour confirmer l’absence de courant. Ne faites jamais confiance à l’extinction d’une ampoule comme seule vérification : une panne sur le circuit peut masquer la présence de tension. Le testeur sans contact est l’outil le plus simple à utiliser pour un débutant : il suffit de l’approcher des fils ou des bornes pour qu’il signale la présence ou l’absence de tension par un signal sonore ou lumineux.

Étape 2 : déposer l’ancien interrupteur

Retirez d’abord la plaque de finition : selon les modèles, elle se déclipse à la main ou se dévisse avec un tournevis plat glissé dans l’encoche latérale. Vous accédez alors au mécanisme fixé dans la boîte d’encastrement (la boîte en plastique ou en métal noyée dans le mur). Deux vis maintiennent le mécanisme en place : dévissez-les et tirez doucement l’interrupteur vers vous pour dégager les fils.

Avant de déconnecter quoi que ce soit, photographiez le câblage avec votre téléphone. C’est la précaution la plus utile que vous puissiez prendre à ce stade. Notez également sur papier la couleur de chaque fil et la borne sur laquelle il est branché. Sur un interrupteur double, vous trouverez généralement trois fils ou plus selon la configuration : un fil de phase commun (souvent rouge ou brun), un fil de retour pour le premier circuit, et un fil de retour pour le second circuit. La couleur des fils varie selon l’ancienneté de l’installation : les installations récentes respectent les normes européennes (brun pour la phase, bleu pour le neutre, vert-jaune pour la terre), mais les maisons plus anciennes peuvent présenter du rouge, du noir, du blanc ou de l’orange.

Étape 3 : identifier les bornes du double allumage

Un interrupteur double allumage comprend deux interrupteurs unipolaires logés dans le même boîtier. Chaque interrupteur possède deux bornes : une borne d’entrée (phase) et une borne de sortie (retour de phase vers le luminaire). Sur certains modèles, les deux entrées de phase sont reliées en interne et n’apparaissent que sur une seule borne commune, ce qui ramène le total à trois bornes pour l’ensemble du mécanisme.

Consultez la notice du nouvel interrupteur pour repérer le schéma de câblage : il est imprimé sur le papier d’emballage ou gravé directement sur le dos du mécanisme. Les bornes sont généralement repérées par des chiffres ou des lettres. Le principe reste simple : la phase entre, et chaque touche renvoie le courant vers son luminaire respectif lorsqu’elle est actionnée.

Étape 4 : rebrancher le nouvel interrupteur

Utilisez votre photo et vos notes pour rebrancher chaque fil sur la borne correspondante du nouvel interrupteur. Pour insérer un fil dans une borne à vis, dénudez l’extrémité sur environ 10 à 12 mm si ce n’est pas déjà fait, insérez le fil droit dans l’orifice, et serrez la vis fermement sans forcer au point de couper le câble. Pour les bornes automatiques (aussi appelées bornes à ressort ou auto), il suffit d’insérer le fil dénudé jusqu’au fond : le ressort interne le maintient en place. Tirez légèrement sur chaque fil après connexion pour vérifier qu’il est bien retenu.

Une fois tous les fils connectés, pliez-les délicatement dans la boîte d’encastrement pour que le mécanisme puisse se loger sans pincer les câbles. Vissez le mécanisme dans la boîte, puis replacez la plaque de finition.

Étape 5 : remettre le courant et tester

Retournez au tableau électrique et rebascculez le disjoncteur sur « on ». Revenez devant l’interrupteur et actionnez chacune des deux touches. Si les deux circuits fonctionnent, l’opération est réussie. Si l’une des touches ne répond toujours pas, coupez à nouveau le courant et vérifiez que le fil correspondant est bien inséré dans sa borne. Un fil mal dénudé (isolant encore présent à l’extrémité) ou une vis insuffisamment serrée sont les causes les plus fréquentes d’un non-fonctionnement après remplacement.

Interrupteur double et variateurs LED : attention à la compatibilité

Si votre objectif est de remplacer l’interrupteur double classique par un variateur double pour piloter des ampoules LED avec gradation, la vigilance s’impose. Tous les variateurs ne sont pas compatibles avec toutes les ampoules LED. Un variateur conçu pour les ampoules halogènes ou incandescentes peut provoquer des clignotements, des bourdonnements ou une surchauffe prématurée avec des LED non adaptées. Vérifiez que vos ampoules portent la mention « dimmable » et que le variateur indique sa compatibilité LED, ainsi que la plage de puissance qu’il peut gérer. Ces informations figurent sur l’emballage ou dans la fiche technique du produit. Dans le doute, privilégiez un variateur et des ampoules de la même marque, car les fabricants testent généralement la compatibilité de leurs gammes entre elles.

Les erreurs à éviter

• Travailler sans couper le courant : c’est la règle numéro un. Même si la pièce est petite et les fils semblent inoffensifs, une électrisation peut survenir en une fraction de seconde.
• Ne pas photographier le câblage avant de déconnecter : sans repère visuel, il est facile d’inverser les fils de retour et de provoquer une inversion des circuits (la touche de gauche commande le luminaire de droite, et inversement).
• Acheter un interrupteur incompatible avec la plaque : chaque gamme de plaque correspond à une gamme de mécanismes. Un mécanisme Legrand ne se fixe pas sur une plaque Schneider, même si les dimensions semblent proches.
• Dénuder les fils trop court ou trop long : trop court, le contact est mauvais. Trop long, le cuivre dénudé dépasse de la borne et peut provoquer un court-circuit si deux fils se touchent dans la boîte.
• Serrer les vis de borne à l’excès : un serrage trop fort peut sectionner le brin de cuivre, surtout sur les câbles de petite section. Serrez fermement, mais progressivement.
• Ignorer la vérification finale au testeur : après remise sous tension, un testeur sans contact permet de confirmer que les bornes sont bien alimentées et que rien ne fuit vers la masse.
