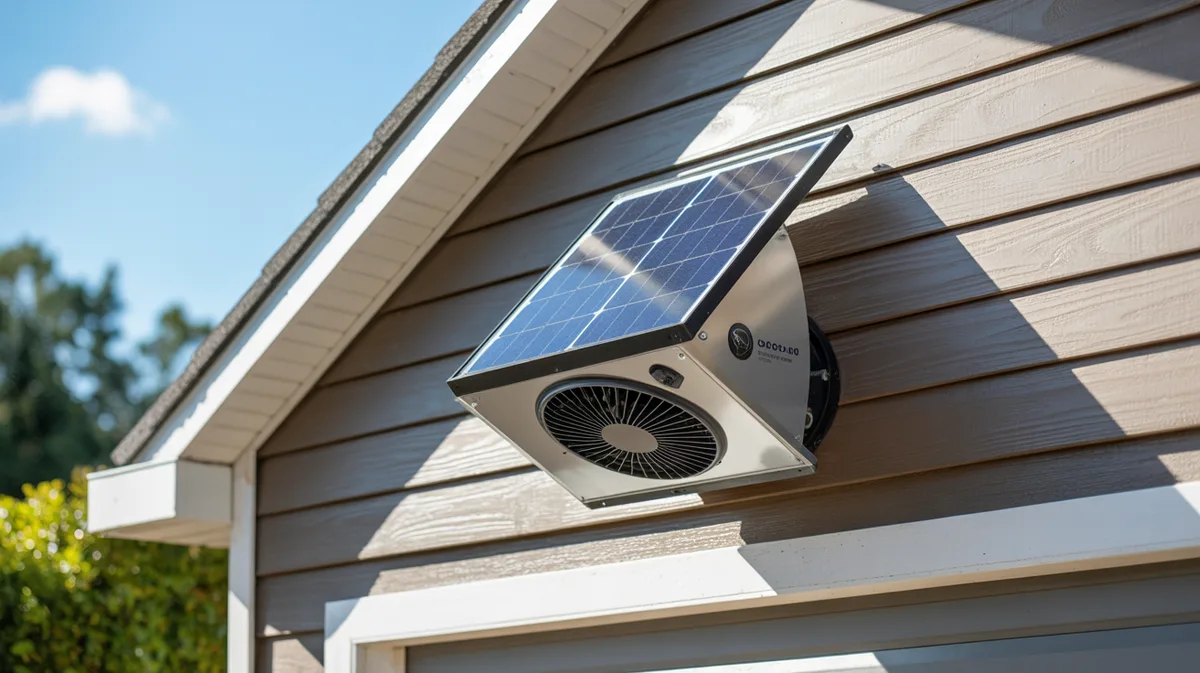

Installer un extracteur d’air solaire pour garage en 2 heures : guide complet

Pourquoi installer un extracteur d’air solaire dans son garage

Les garages subissent des températures extrêmes en été, souvent supérieures à 40°C. Cette surchauffe dégrade les matériaux stockés, rend l’espace difficilement utilisable et peut endommager les véhicules. Un extracteur d’air solaire offre une solution écologique et économique pour ventiler naturellement votre garage sans consommer d’électricité.

Contrairement aux ventilateurs électriques traditionnels, un système photovoltaïque fonctionne automatiquement dès que le soleil brille, précisément quand la chaleur devient problématique. Le panneau de 20W avec régulateur de charge intégré garantit un fonctionnement optimal même par temps nuageux grâce à sa batterie tampon.

L’installation reste accessible à tout bricoleur disposant d’outils de base. En deux heures environ, vous obtiendrez un système de ventilation autonome qui prolongera la durée de vie de vos équipements et améliorera sensiblement le confort thermique de votre garage.

Matériel et outils nécessaires

Pour cette installation, vous aurez besoin d’un kit extracteur solaire complet comprenant le ventilateur axial, le panneau photovoltaïque 20W, le régulateur de charge, la batterie de stockage et les câbles de raccordement. Vérifiez que le débit d’air correspond à la surface de votre garage : comptez environ 150 m³/h pour 25 m² au sol.

Côté outillage, préparez une perceuse avec forets béton de 8 et 10 mm, une scie cloche adaptée au diamètre du ventilateur (généralement 150 mm), un niveau à bulle, un mètre ruban et un crayon de maçon. Pour l’étanchéité, procurez-vous du mastic polyuréthane extérieur, des rondelles caoutchouc et de la bande d’étanchéité bitumée.

N’oubliez pas les équipements de sécurité : lunettes de protection, gants de travail et masque anti-poussière pour le perçage. Une échelle stable ou un échafaudage sera indispensable si l’intervention se déroule en hauteur sur la toiture du garage.

Prévoyez également des colliers de serrage plastique pour fixer proprement les câbles, des chevilles adaptées au support (béton, parpaing ou brique) et éventuellement une rallonge étanche si la distance entre panneau et ventilateur dépasse la longueur des câbles fournis.

Choisir l’emplacement optimal

La réussite de l’installation dépend largement du choix des emplacements pour le panneau solaire et l’extracteur. Le panneau doit bénéficier d’un ensoleillement maximum, idéalement orienté plein sud avec une inclinaison de 30 à 45 degrés. Évitez les zones ombragées par des arbres, bâtiments ou cheminées, même partiellement.

Pour l’extracteur d’air, privilégiez la partie haute du garage, proche du faîtage ou sur un mur exposé au soleil. L’air chaud s’accumule naturellement en hauteur : placer le ventilateur à cet endroit optimise l’évacuation thermique. Veillez à ce qu’aucun obstacle n’entrave le flux d’air sortant sur au moins deux mètres.

Respectez une distance maximale de cinq mètres entre le panneau et l’extracteur pour limiter les pertes électriques dans les câbles. Si cette contrainte impose des compromis, privilégiez toujours l’exposition solaire du panneau plutôt que l’emplacement parfait du ventilateur.

Vérifiez l’épaisseur du support avant de percer. Les murs en parpaing creux nécessitent des fixations spécifiques, tandis que les toitures en tôle ondulée demandent une attention particulière pour l’étanchéité. Repérez également les éventuels réseaux électriques ou de plomberie cachés dans les cloisons.

Installation du panneau solaire

Commencez par tracer l’emplacement du panneau en vous aidant du gabarit fourni ou en reportant directement les dimensions du cadre. Utilisez le niveau à bulle pour garantir une pose parfaitement horizontale, essentielle pour l’écoulement des eaux de pluie.

Percez les trous de fixation avec un foret béton de 8 mm, en adaptant la profondeur selon le type de cheville utilisé. Dans du parpaing plein, une profondeur de 60 mm suffit, contre 80 mm dans du béton dense. Nettoyez soigneusement les trous pour éliminer la poussière de perçage.

Positionnez le panneau en intercalant des rondelles caoutchouc sous les pattes de fixation pour assurer l’étanchéité. Serrez progressivement les vis sans forcer excessivement : un serrage trop important risque de fissurer le cadre aluminium du panneau.

Vérifiez l’inclinaison finale avec un niveau ou un inclinomètre : l’angle optimal varie selon votre latitude mais se situe généralement entre 30 et 45 degrés pour maximiser la production électrique annuelle. Un écart de quelques degrés reste acceptable sans impact notable sur les performances.

Terminez en appliquant un cordon de mastic polyuréthane autour des fixations pour parfaire l’étanchéité. Cette précaution évite les infiltrations d’eau qui pourraient endommager la structure du garage à long terme.

Perçage et pose de l’extracteur

La découpe pour l’extracteur constitue l’étape la plus délicate de l’installation. Tracez d’abord le cercle de perçage en vous basant sur le diamètre extérieur du ventilateur, généralement 150 mm pour un modèle standard. Utilisez un compas de maçon ou une ficelle attachée à un crayon pour obtenir un cercle parfait.

Pour percer le béton ou le parpaing, la scie cloche reste l’outil le plus efficace. Montez-la sur une perceuse puissante et commencez le perçage à vitesse réduite pour éviter l’échauffement. Arrosez régulièrement la lame pour la refroidir et évacuer les débris. L’opération demande généralement 10 à 15 minutes selon l’épaisseur du mur.

Dans une cloison en brique creuse, percez d’abord un trou pilote de 8 mm au centre, puis élargissez progressivement avec des forets de diamètre croissant avant d’utiliser la scie cloche. Cette technique évite l’éclatement du matériau.

Une fois l’ouverture réalisée, ébavurez soigneusement les bords avec une râpe ou du papier abrasif gros grain. Testez l’emboîtement de l’extracteur : il doit s’insérer sans forcer tout en restant bien maintenu par les pattes de fixation.

Positionnez l’extracteur en intercalant le joint d’étanchéité fourni entre la bride et le mur. Ce joint, généralement en mousse néoprène, compense les petites irrégularités de surface et assure une étanchéité parfaite. Fixez définitivement avec les vis fournies en respectant un couple de serrage uniforme.

Raccordement électrique et test

Le raccordement électrique d’un système solaire 12V reste simple mais demande de respecter scrupuleusement les polarités. Commencez par identifier les câbles positif (rouge) et négatif (noir) du panneau solaire, puis ceux de l’extracteur.

Le régulateur de charge fait office d’interface entre le panneau, la batterie et le ventilateur. Raccordez d’abord la batterie au régulateur en respectant les polarités marquées : rouge sur « + BAT » et noir sur « – BAT ». Cette connexion doit être réalisée en premier pour permettre au régulateur de s’initialiser correctement.

Connectez ensuite le panneau solaire aux bornes « + PV » et « – PV » du régulateur. Une LED verte s’allume généralement pour confirmer la production d’électricité. Enfin, raccordez l’extracteur aux bornes « + LOAD » et « – LOAD ».

Utilisez des dominos étanches ou des connecteurs rapides pour sécuriser les jonctions. Évitez les connexions par simple vrillage qui se desserrent avec les vibrations. Fixez les câbles avec des colliers plastique en évitant les zones de passage et les arêtes vives.

Effectuez un premier test en masquant temporairement le panneau solaire : l’extracteur doit s’arrêter, prouvant que le système fonctionne bien en automatique. Découvrez le panneau : la ventilation reprend dans les secondes qui suivent si l’éclairage est suffisant.

Finalisation de l’étanchéité

L’étanchéité constitue un point crucial pour la durabilité de l’installation. Commencez par appliquer un cordon de mastic polyuréthane tout autour de la bride de l’extracteur, côté extérieur. Ce mastic reste souple et absorbe les dilatations thermiques du bâtiment.

Si l’extracteur est installé sur une toiture inclinée, renforcez l’étanchéité avec une bande bitumée autocollante remontant sur 15 cm de part et d’autre de l’ouverture. Cette bande épouse parfaitement les ondulations des tôles et résiste aux intempéries.

Côté intérieur, vérifiez que le joint de la bride est bien en contact sur toute sa périphérie. Un défaut d’étanchéité intérieur laisse pénétrer l’air extérieur et réduit l’efficacité de la ventilation. Rectifiez si nécessaire avec de la mousse expansive polyuréthane.

Pour le passage des câbles, utilisez des presse-étoupes adaptés au diamètre des conducteurs. Ces éléments assurent une étanchéité parfaite tout en permettant la déconnexion éventuelle pour la maintenance. Appliquez également du mastic autour du presse-étoupe pour une sécurité maximale.

Attendez 24 heures avant de tester l’étanchéité à l’eau. Arrosez copieusement la zone avec un tuyau d’arrosage et vérifiez l’absence d’infiltration côté intérieur. Cette vérification préventive évite les mauvaises surprises lors des premières pluies.

Optimisation et réglages

Certains régulateurs de charge proposent des réglages pour optimiser le fonctionnement selon vos besoins. La temporisation de démarrage évite que le ventilateur s’arrête et redémarre constamment par temps nuageux. Réglez-la sur 30 secondes pour un fonctionnement plus stable.

La tension de déclenchement détermine à quel moment l’extracteur commence à fonctionner. Une valeur de 12,5 V convient pour la plupart des applications, mais vous pouvez l’abaisser à 12,2 V pour démarrer plus tôt en cas de faible luminosité.

Si votre garage dispose de plusieurs ouvertures, créez une circulation d’air optimale en obstruant partiellement certaines entrées d’air. L’objectif consiste à canaliser le flux pour qu’il balaye toute la surface au sol avant d’être évacué par l’extracteur.

En période hivernale, certains modèles permettent de déconnecter temporairement l’extracteur pour conserver la chaleur dans le garage. Cette fonction s’avère utile si vous utilisez l’espace comme atelier chauffé pendant les mois froids.

Notez les heures de fonctionnement sur les premiers jours pour évaluer les performances. Un extracteur solaire bien dimensionné fonctionne généralement 6 à 8 heures par jour en été, avec des pointes de débit aux heures les plus chaudes.

Les erreurs à éviter

La première erreur consiste à sous-dimensionner le système par rapport au volume à ventiler. Un extracteur trop petit ne parviendra pas à évacuer efficacement la chaleur, même en fonctionnement continu. Respectez la règle des 150 m³/h pour 25 m² de surface au sol.

Évitez de positionner le panneau solaire dans une zone partiellement ombragée, même quelques heures par jour. L’ombre sur une partie du panneau réduit drastiquement la production électrique de l’ensemble. Privilégiez toujours un emplacement dégagé, quitte à éloigner légèrement l’extracteur.

Ne négligez jamais l’étanchéité, particulièrement sur les toitures. Une infiltration d’eau peut endommager la charpente et créer des désordres coûteux. Utilisez exclusivement des matériaux adaptés à l’usage extérieur et aux contraintes thermiques.

Attention aux raccordements électriques approximatifs : les connexions par simple vrillage se desserrent rapidement et créent des résistances parasites. Utilisez des dominos étanches ou des connecteurs rapides spécifiquement conçus pour les installations extérieures.

Enfin, ne percez jamais sans avoir vérifié l’absence de réseaux dans les cloisons. Un câble électrique sectionné ou une canalisation percée transforme une installation simple en catastrophe domestique. Utilisez un détecteur de métaux en cas de doute.
