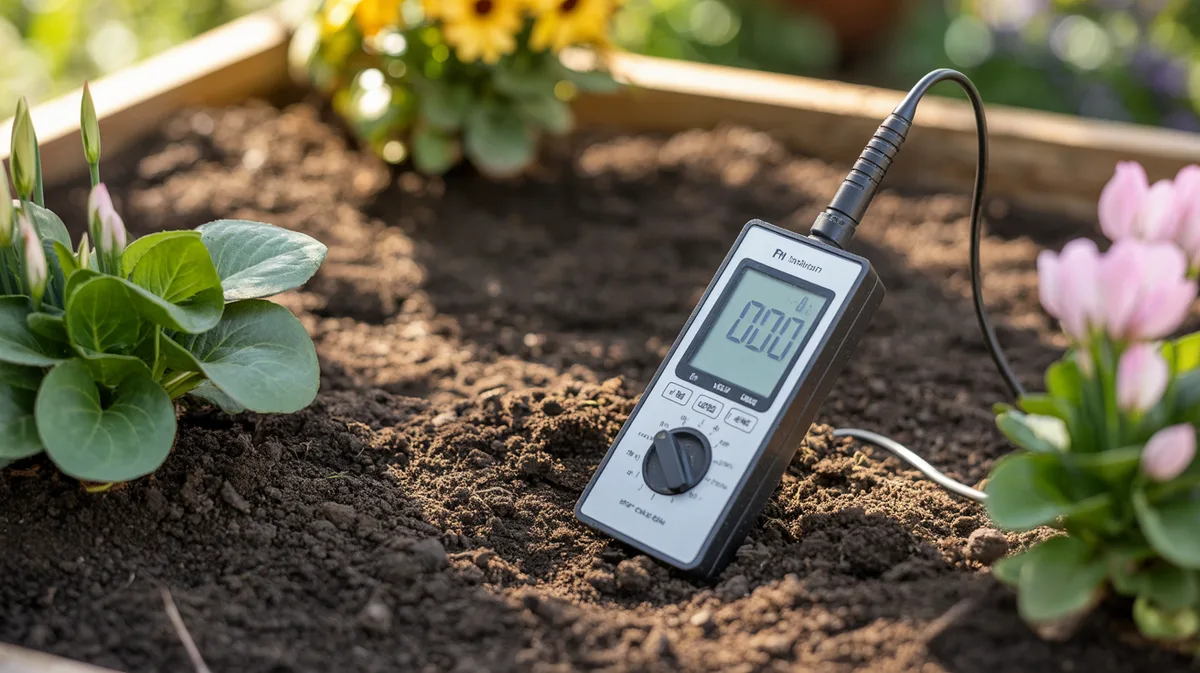

Fabriquer un testeur de pH électronique pour sol de jardin avec affichage digital

Connaître le pH de votre sol constitue un élément essentiel pour réussir vos plantations et obtenir un jardin florissant. La plupart des végétaux prospèrent dans un sol légèrement acide à neutre (pH entre 6,0 et 7,0), mais certaines plantes comme les azalées préfèrent un sol plus acide, tandis que d’autres tolèrent mieux l’alcalinité. Fabriquer votre propre testeur de pH électronique vous permettra d’obtenir des mesures précises et répétables, tout en économisant sur l’achat d’un appareil commercial souvent coûteux.

Ce projet de bricolage électronique allie précision scientifique et satisfaction du fait-main. Contrairement aux bandelettes pH qui donnent des résultats approximatifs ou aux testeurs mécaniques peu fiables, votre appareil vous fournira des valeurs numériques exactes avec un affichage digital facile à lire. Cette précision s’avère particulièrement importante au printemps, période critique où vous préparez vos massifs et planifiez vos nouvelles plantations.

Matériaux et outils nécessaires

Pour réaliser ce testeur de pH électronique, vous aurez besoin de composants électroniques spécifiques ainsi que d’outils de base en électronique. La sonde pH constitue l’élément le plus critique : optez pour une sonde industrielle de type BNC avec électrode en verre, disponible chez les fournisseurs d’équipements scientifiques pour environ 40 à 60 euros. Cette sonde garantit une précision de ±0,1 pH, largement suffisante pour les applications jardinières.

Côté électronique, vous devrez vous procurer un module de mesure pH compatible Arduino (comme le module DFRobot pH Sensor V2), un microcontrôleur Arduino Uno ou Nano, un écran LCD 16×2 avec interface I2C pour simplifier le câblage, et une alimentation 9V avec connecteur jack. N’oubliez pas les résistances de pull-up (4,7 kΩ), les condensateurs de filtrage (100 nF et 10 μF), ainsi qu’une breadboard ou un circuit imprimé prototype pour réaliser les connexions.

Pour le boîtier étanche, privilégiez une boîte plastique IP65 d’au moins 150x100x50 mm, disponible dans les magasins d’électronique. Prévoyez également un passe-câble étanche pour la sonde, du silicone pour l’étanchéité, des vis inox, et quelques mètres de câble blindé pour prolonger la sonde si nécessaire.

Concernant l’outillage, munissez-vous d’un fer à souder de 30W avec de la soudure 60/40, d’un multimètre pour les vérifications, d’une perceuse avec forets de différents diamètres, d’un pistolet à colle chaude, et éventuellement d’une dremel pour découper le boîtier avec précision.

Montage du circuit électronique

Le montage électronique demande de la patience et de la précision, mais reste accessible aux bricoleurs ayant des notions de base en électronique. Commencez par préparer votre breadboard en identifiant les lignes d’alimentation (+5V et GND). Le module pH se connecte directement sur l’entrée analogique A0 de l’Arduino, mais nécessite un circuit de conditionnement pour stabiliser le signal.

Réalisez d’abord les connexions d’alimentation : reliez la broche VCC du module pH au +5V de l’Arduino, et les masses (GND) entre elles. Le signal de sortie du module pH se connecte à l’entrée analogique A0 via une résistance de 1 kΩ pour limiter le courant. Ajoutez un condensateur de 100 nF entre le signal et la masse pour filtrer les parasites électriques souvent présents dans un environnement extérieur.

L’écran LCD I2C simplifie considérablement le câblage : seules quatre connexions sont nécessaires (VCC, GND, SDA et SCL). Connectez SDA à la broche A4 de l’Arduino et SCL à A5. Cette interface I2C permet d’économiser les broches digitales pour d’éventuelles extensions futures (buzzer, LED d’indication, etc.).

Vérifiez chaque connexion avec votre multimètre avant la première mise sous tension. Une erreur de câblage pourrait endommager définitivement la sonde pH, composant le plus coûteux de votre montage. Testez la continuité des liaisons et assurez-vous qu’aucun court-circuit n’existe entre l’alimentation positive et la masse.

Programmation et étalonnage

La programmation de votre testeur nécessite quelques lignes de code Arduino relativement simples. Le principe consiste à lire la tension analogique fournie par le module pH, puis à la convertir en valeur pH grâce à une fonction d’étalonnage. Commencez par installer les bibliothèques nécessaires : LiquidCrystal_I2C pour gérer l’affichage et éventuellement SoftwareSerial si vous souhaitez ajouter une communication série pour le débogage.

Le code principal comprend une boucle de lecture toutes les 2 secondes, un filtre numérique pour stabiliser les mesures (moyenne mobile sur 10 échantillons), et une fonction de conversion tension/pH basée sur l’équation de Nernst. Cette équation théorique doit être adaptée aux caractéristiques réelles de votre sonde par un étalonnage pratique.

L’étalonnage constitue l’étape la plus délicate mais aussi la plus importante pour obtenir des mesures fiables. Procurez-vous trois solutions tampons de pH connu : pH 4,00 (tampon acide), pH 7,00 (tampon neutre) et pH 10,00 (tampon basique). Ces solutions sont disponibles en pharmacie ou chez les fournisseurs de matériel de laboratoire pour une dizaine d’euros le lot.

Commencez l’étalonnage par la solution pH 7,00 à température ambiante (20°C). Plongez la sonde dans la solution, attendez 2 minutes que la lecture se stabilise, puis notez la tension mesurée. Répétez l’opération avec les solutions pH 4,00 et pH 10,00. Ces trois points vous permettront de tracer une droite d’étalonnage et de déterminer les coefficients de votre fonction de conversion.

La température influence significativement les mesures de pH. Si vous souhaitez une précision optimale, ajoutez une sonde de température DS18B20 à votre montage. Le code intégrera alors une compensation thermique automatique, indispensable pour des mesures extérieures où la température du sol peut varier de 5°C à 25°C selon les saisons.

Assemblage du boîtier étanche

La réalisation d’un boîtier étanche demande de la minutie car l’humidité constitue l’ennemi principal des circuits électroniques. Commencez par percer les trous nécessaires : un trou de 16 mm pour le passe-câble de la sonde, un rectangle de 71×29 mm pour l’écran LCD, et éventuellement un trou de 8 mm pour un interrupteur marche/arrêt si vous souhaitez économiser la batterie.

Utilisez une scie cloche ou une dremel pour découper l’ouverture de l’écran LCD. Limez soigneusement les bords pour obtenir un ajustement parfait. L’écran doit s’encastrer sans forcer, avec un joint silicone fin pour assurer l’étanchéité. Un écran mal ajusté créerait des contraintes mécaniques pouvant provoquer des fissures et des infiltrations d’eau.

Fixez l’Arduino et la breadboard à l’intérieur du boîtier avec des vis plastique ou de la mousse double-face. Évitez les vis métalliques qui pourraient créer des masses parasites. Disposez les composants de manière à faciliter l’accès au connecteur USB pour d’éventuelles mises à jour du programme.

Le passe-câble de la sonde mérite une attention particulière. Utilisez un presse-étoupe IP68 de qualité, serré à la main puis avec une clé pour garantir l’étanchéité. Appliquez du silicone neutre autour du filetage avant le serrage final. La sonde elle-même se connecte au module par un connecteur BNC standard, mais protégez cette connexion par un manchon thermorétractable pour éviter l’oxydation des contacts.

Tests et utilisation pratique

Avant de procéder à vos premières mesures dans le jardin, effectuez des tests complets en laboratoire. Vérifiez d’abord l’étalonnage en replongeant la sonde dans les solutions tampons. Les valeurs affichées doivent correspondre aux pH théoriques à ±0,1 près. Si l’écart dépasse cette tolérance, reprenez l’étalonnage en vérifiant la propreté de la sonde et la température des solutions.

Testez ensuite l’étanchéité du boîtier en le plaçant dans un récipient d’eau pendant une heure. Aucune infiltration ne doit être visible, et le fonctionnement doit rester normal après séchage. Cette vérification est cruciale car une panne due à l’humidité pourrait survenir plusieurs semaines après la première utilisation.

Pour les mesures dans le jardin, préparez le sol en creusant un trou de 10 cm de profondeur à l’aide d’une bêche. Ajoutez un peu d’eau distillée si la terre est trop sèche, car la sonde a besoin d’humidité pour fonctionner correctement. Plantez la sonde verticalement, attendez 2 à 3 minutes que la mesure se stabilise, puis relevez la valeur affichée.

Effectuez plusieurs mesures dans des zones différentes de votre jardin car le pH peut varier considérablement d’un endroit à l’autre. Notez les résultats sur un plan de votre jardin pour constituer une cartographie du pH qui vous guidera dans le choix de vos futures plantations. Les zones acides (pH < 6,5) conviendront parfaitement aux azalées, rhododendrons et myrtilles, tandis que les zones neutres à légèrement basiques accueilleront la plupart des légumes et fleurs courantes.

Les erreurs à éviter

Plusieurs erreurs classiques peuvent compromettre le bon fonctionnement de votre testeur de pH. La première concerne la conservation de la sonde : ne jamais laisser l’électrode sécher complètement. Conservez-la toujours dans une solution de stockage spécifique (chlorure de potassium 3M) ou à défaut dans de l’eau distillée. Une sonde sèche perd définitivement sa sensibilité et devient inutilisable.

Évitez également de plonger la sonde dans des solutions très concentrées ou dans de l’eau chlorée qui pourrait endommager l’électrode en verre. Rincez toujours soigneusement à l’eau distillée entre les mesures, surtout après utilisation dans un sol riche en matière organique.

Côté électronique, attention aux parasites électriques qui faussent les mesures. N’utilisez jamais de câbles non blindés pour prolonger la sonde, et éloignez le montage des sources de perturbations (téléphones portables, moteurs électriques, éclairage néon). Une mesure qui fluctue constamment indique généralement un problème de blindage ou de masse.

Enfin, respectez scrupuleusement la procédure d’étalonnage. Un étalonnage bâclé avec des solutions tampons périmées ou contaminées rendra votre appareil totalement imprécis. Renouvelez les solutions tampons tous les six mois et conservez-les dans leur flacon d’origine, bien fermé et à l’abri de la lumière.
