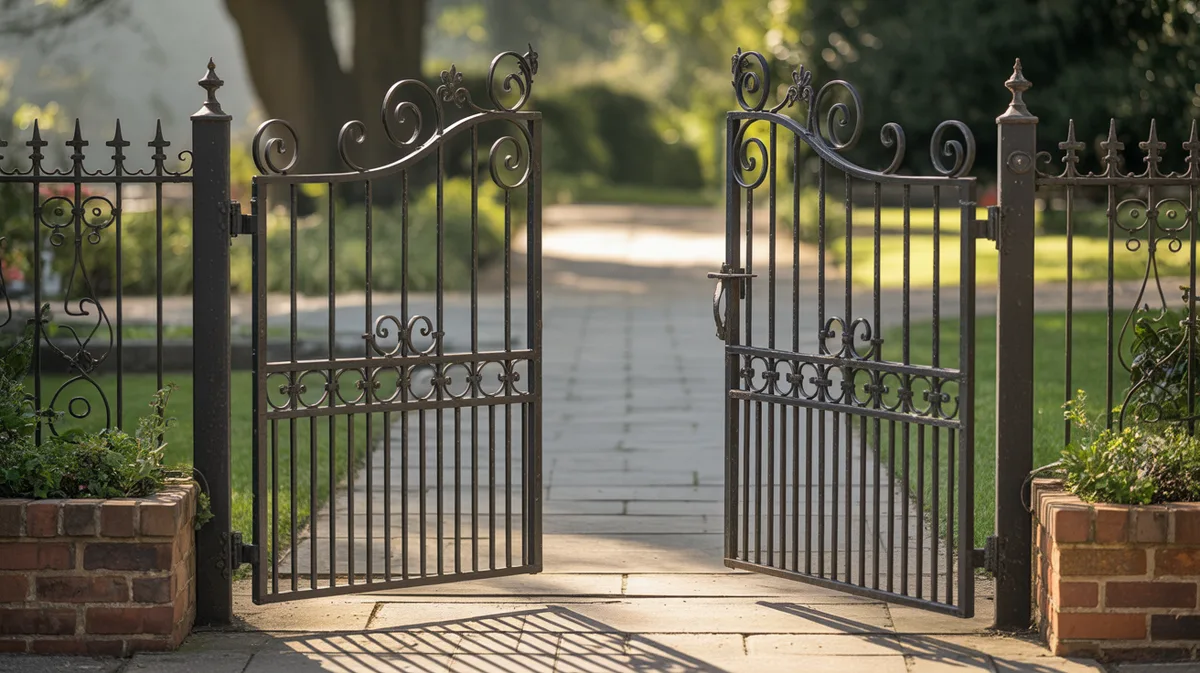

Fabriquer un portillon de jardin en métal soudé : de la conception au traitement antirouille

Pourquoi fabriquer son portillon en métal plutôt qu’en acheter un ?

Un portillon acheté en grande surface de bricolage offre rarement les dimensions exactes de son ouverture. Entre les murs, les piliers en parpaings et les sols irréguliers, la plupart des entrées de jardin sont légèrement hors standard. Fabriquer son propre portillon en acier permet d’obtenir une pièce parfaitement ajustée, robuste et personnalisable à l’infini. Le coût des matières premières reste généralement inférieur à celui d’un portillon préfabriqué de qualité équivalente, à condition de disposer du matériel de soudure adapté.

Ce tutoriel s’adresse aux bricoleurs qui possèdent déjà un poste à souder MIG-MAG (ou souhaitent s’en procurer un) et qui ont quelques bases en travail du métal. Les débutants absolus en soudure auront tout intérêt à s’exercer sur des chutes de métal avant d’attaquer la structure principale.

Outils et matériaux nécessaires

Avant de commencer, rassemblez tout ce dont vous aurez besoin. Un chantier bien préparé évite les allers-retours inutiles et les erreurs dues à l’improvisation.

Pour la structure :

• Tube carré en acier (section 40 x 40 mm ou 30 x 30 mm selon la taille du portillon) pour le cadre porteur
• Fer plat (25 x 4 mm ou 30 x 5 mm) pour les barreaux verticaux ou les motifs décoratifs
• Deux pentures (gonds) adaptées au poids estimé de la pièce finie
• Un loquet ou verrou de portillon

Pour la soudure et la découpe :

• Poste à souder MIG-MAG avec fil de soudure acier (diamètre 0,8 mm conseillé pour les débutants)
• Masque de soudure à assombrissement automatique
• Gants de soudeur, tablier en cuir
• Meuleuse d’angle équipée d’un disque à tronçonner et d’un disque à lamelles
• Équerre, mètre ruban, marqueur de métallier
• Serre-joints de chantier et établi ou table de soudure

Pour la finition :

• Convertisseur de rouille (pour neutraliser les oxydes éventuels)
• Galvanisation à froid en bombe ou en pot
• Primaire antirouille
• Peinture pour métal extérieur
• Papier abrasif ou brosse métallique

Étape 1 : dimensionner et concevoir le portillon

Mesurez soigneusement l’ouverture à équiper : largeur en bas, largeur en haut et hauteur de chaque côté. Les ouvertures en plein air sont rarement parfaitement rectangulaires. Notez la valeur la plus petite de chaque dimension et soustrayez environ 10 mm de chaque côté pour laisser le jeu nécessaire à l’ouverture sans frottement.

Pour un portillon classique de jardin, une largeur de 90 à 100 cm et une hauteur de 120 à 150 cm sont des dimensions courantes. Réalisez un croquis coté sur papier en indiquant : le cadre extérieur, la traverse horizontale médiane (qui raidit l’ensemble), et la disposition des barreaux. Une traverse centrale placée à mi-hauteur ou au tiers inférieur du cadre améliore nettement la rigidité de la structure.

Calculez ensuite le nombre de barreaux verticaux. Un espacement de 10 à 12 cm entre chaque barreau est à la fois esthétique et suffisamment sécurisé. Notez toutes les longueurs de coupe avant de toucher à la meuleuse.

Étape 2 : découper les profilés en acier

Fixez les tubes carrés sur l’établi à l’aide de serre-joints. Tracez les lignes de coupe au marqueur de métallier en vous aidant d’une équerre. Equipez la meuleuse d’un disque à tronçonner de 115 ou 125 mm adapté aux métaux et découpez chaque élément.

Pour obtenir des angles à 45° sur les coins du cadre (assemblage en onglet), inclinez le plateau de la meuleuse si elle en dispose, ou utilisez une scie à métaux à cadre avec un guide d’onglet. Les assemblages à 90° classiques (avec jonction bout à bout) sont plus simples à réaliser pour les débutants et tout aussi solides une fois soudés.

Ébavurez systématiquement chaque coupe à l’aide du disque à lamelles ou d’une lime à métaux. Les bavures créent des points de fragilité dans la soudure et peuvent blesser lors de la manipulation.

Étape 3 : assembler et souder le cadre

Disposez les quatre éléments du cadre à plat sur votre surface de travail en vérifiant la planéité. Utilisez des serre-joints ou des brides magnétiques pour maintenir les pièces en position avant de souder. Vérifiez les angles avec une équerre à chaque coin et mesurez les deux diagonales : elles doivent être égales. Un écart entre les deux diagonales trahit un cadre qui n’est pas parfaitement rectangulaire.

Procédez en plusieurs passes. Soudez d’abord des points de bridage (pointage) à chaque angle pour figer la géométrie, puis vérifiez à nouveau les diagonales. Si tout est correct, réalisez les cordons de soudure définitifs. En soudure MIG pour débutant, maintenez une distance de 8 à 12 mm entre la buse et la pièce, avancez régulièrement et sans à-coups, et veillez à ce que l’arc reste stable. Un cordon irrégulier, poreux ou très bombé indique généralement un réglage de vitesse de fil ou d’intensité à corriger.

Ajoutez ensuite la traverse médiane, puis soudez les barreaux verticaux en vous appuyant sur un gabarit de positionnement (une chute de tube du bon espacement fait très bien office de gabarit). Meullez les cordons avec le disque à lamelles pour obtenir une surface propre et régulière.

Étape 4 : poser les pentures et le loquet

Les pentures se soudent directement sur le montant du portillon destiné à pivoter. Positionnez-les à environ 15 cm du bas et du haut du cadre. Vérifiez leur alignement vertical avant de souder définitivement : un défaut d’alignement rendra l’ouverture difficile voire impossible. Si le support côté pilier est en bois, les pentures se vissent. Si le pilier est en maçonnerie, prévoyez des chevilles à frapper adaptées à la charge.

Fixez ensuite le loquet sur le montant opposé, à hauteur de main. Les loquets à ressort en acier galvanisé sont les plus durables en extérieur.

Étape 5 : traitement antirouille et finition

C’est l’étape que beaucoup négligent, alors qu’elle conditionne la durée de vie du portillon. L’acier non protégé se corrode rapidement en extérieur, surtout dans les régions humides ou proches de la mer.

Commencez par brosser l’ensemble de la structure avec une brosse métallique pour éliminer les projections de soudure, la calamine (la couche d’oxyde sombre formée pendant la découpe) et toute trace de rouille superficielle. Si des points de rouille existent déjà, appliquez un convertisseur de rouille selon les indications du fabricant : ce produit transforme chimiquement l’oxyde de fer en une couche stable.

Appliquez ensuite une couche de galvanisation à froid. Ce produit, qui contient des particules de zinc en suspension, protège l’acier par effet sacrificiel, comme le ferait une galvanisation industrielle à chaud, mais en version accessible pour le bricoleur. Laissez sécher selon les préconisations, puis ajoutez une couche de primaire antirouille. Terminez par deux couches de peinture pour métal extérieur, en laissant sécher entre chaque passage.

Les erreurs à éviter

• Négliger le gauchissement : un cadre soudé sans contrôle régulier des diagonales et de la planéité se déforme sous l’effet de la chaleur. Vérifiez après chaque pointage.
• Souder sur de la rouille ou de la peinture : la soudure ne tient pas correctement sur une surface oxydée ou peinte. Meullez ou brossez toujours avant de souder.
• Sous-estimer le poids : un portillon en tube carré de section généreuse peut peser plusieurs dizaines de kilogrammes. Choisissez des pentures adaptées à la charge réelle et fixez-les dans un support suffisamment solide.
• Sauter l’apprêt antirouille : la peinture seule ne suffit pas. Sans primaire, elle se décolle en quelques saisons et la rouille s’installe rapidement sous le film de couleur.
• Ne pas laisser le jeu suffisant : prévoir moins de 5 mm de jeu entre le portillon et les montants du passage conduit souvent au blocage après les premières pluies, quand le sol bouge légèrement.
