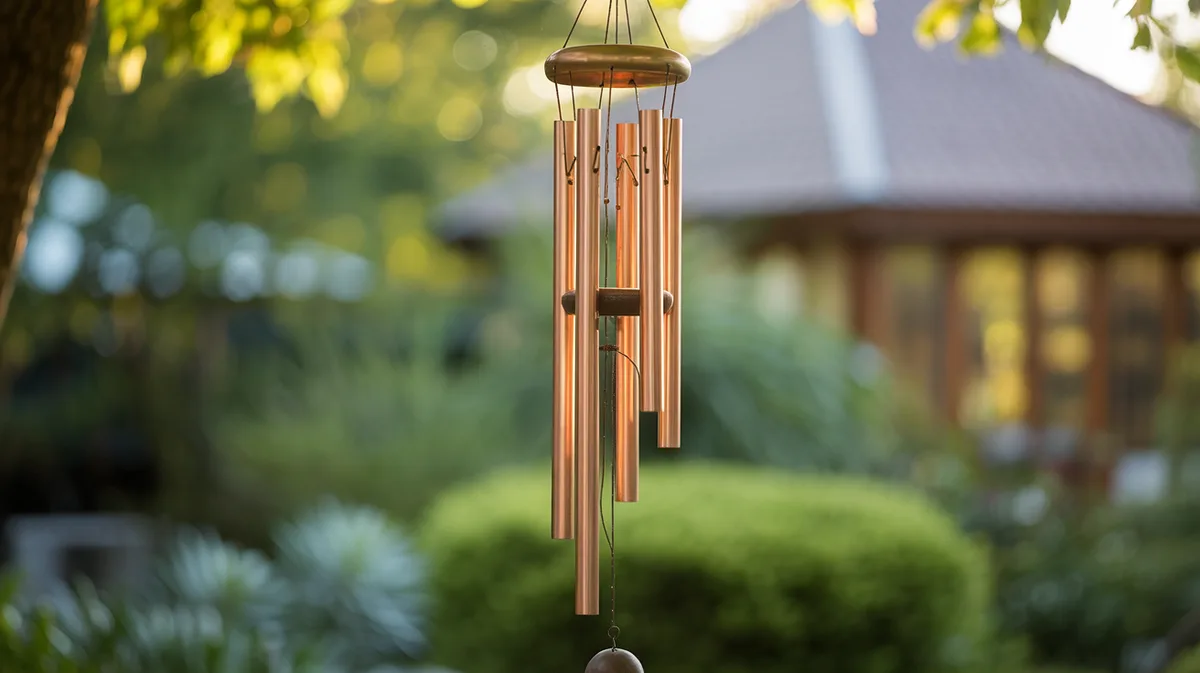

Fabriquer un carillon éolien musical avec des tubes de cuivre recyclés : guide complet DIY

Pourquoi choisir des tubes de cuivre pour votre carillon éolien

Le cuivre présente des qualités acoustiques exceptionnelles pour la fabrication d’instruments musicaux. Ce métal noble produit des sons chaleureux et harmonieux qui résonnent longtemps dans l’air. Contrairement à l’aluminium ou à l’acier, le cuivre vieillit magnifiquement en extérieur, développant une patine verte naturelle qui protège le métal de la corrosion. Cette oxydation, appelée vert-de-gris, ne nuit pas aux propriétés sonores du matériau.

L’utilisation de tubes de cuivre recyclés s’inscrit dans une démarche écologique tout en réduisant considérablement le coût du projet. Vous pouvez récupérer ces tubes auprès de plombiers, dans des chantiers de rénovation ou des casses de matériaux. Les tubes de 12, 15, 18 et 22 mm de diamètre offrent des tonalités différentes et permettent de créer des gammes harmonieuses.

Matériel et outils nécessaires

Pour réaliser ce projet, vous aurez besoin de plusieurs tubes de cuivre de différentes longueurs. Prévoyez au minimum 5 tubes pour obtenir une mélodie agréable, mais vous pouvez en utiliser jusqu’à 8 ou 10 pour enrichir la sonorité. Les diamètres recommandés sont de 15 à 22 mm, avec une épaisseur de paroi d’au moins 1 mm pour garantir une bonne résonance.

Côté outils, équipez-vous d’une scie à métaux avec des lames fines, d’une lime métallique, de papier abrasif grain 120 et 240, et d’une perceuse avec des forets de 2 et 3 mm. Vous aurez également besoin d’un mètre ruban, d’un crayon gras, et d’une équerre pour marquer précisément vos découpes.

Pour la suspension, préparez du fil de pêche en nylon de 0,4 mm de diamètre minimum, une planchette en bois dur (chêne, hêtre ou teck) de 20 cm de diamètre environ, et un anneau de suspension en acier inoxydable. Ajoutez à cette liste de la cire d’abeille pour protéger le bois et quelques rondelles en caoutchouc pour éviter les frottements.

Calcul des longueurs pour l’accordage

L’accordage d’un carillon repose sur des principes physiques précis. La fréquence d’un tube dépend de sa longueur, de son diamètre et de l’épaisseur de ses parois. Pour un tube fermé à une extrémité, la formule de base indique que la fréquence est inversement proportionnelle à la longueur : plus le tube est long, plus le son est grave.

Pour créer une gamme pentatonique simple et harmonieuse, utilisez les rapports suivants en prenant comme référence votre tube le plus long (note fondamentale) : 1, 0,9, 0,8, 0,715 et 0,635. Si votre tube de référence mesure 40 cm, les autres tubes mesureront respectivement 36 cm, 32 cm, 28,6 cm et 25,4 cm. Cette progression donne une mélodie douce et apaisante, idéale pour un jardin zen.

Testez l’accordage en suspendant provisoirement chaque tube et en le frappant délicatement avec un maillet en bois. Notez que les tubes résonnent mieux lorsqu’ils sont suspendus à environ 22% de leur longueur depuis le haut. Marquez ce point de suspension avec précision avant de percer.

Préparation et découpe des tubes

Commencez par nettoyer soigneusement vos tubes de cuivre avec une brosse métallique pour éliminer toute trace d’oxydation, de soudure ou de résidu. Cette étape est cruciale car les impuretés peuvent altérer la qualité sonore. Mesurez et marquez avec précision les longueurs calculées précédemment, en utilisant une équerre pour tracer des lignes de coupe parfaitement droites.

La découpe demande de la patience et de la précision. Utilisez une scie à métaux avec une lame neuve et maintenez fermement le tube dans un étau garni de chiffons pour éviter les rayures. Sciez lentement en effectuant des mouvements réguliers, sans forcer. Une coupe trop rapide peut déformer l’extrémité du tube et affecter sa sonorité.

Après la découpe, ébavurez soigneusement les deux extrémités avec une lime demi-ronde, puis poncez avec du papier abrasif grain 120 puis 240. Les extrémités doivent être parfaitement lisses et perpendiculaires à l’axe du tube. Terminez par un polissage avec de la pâte à polir pour cuivre si vous souhaitez conserver l’éclat du métal, ou laissez naturellement la patine se développer.

Fabrication du système de suspension

La qualité du système de suspension influence directement la sonorité de votre carillon. Le support principal peut être réalisé dans une planchette de bois dur, découpée en forme de disque d’environ 20 cm de diamètre. L’épaisseur idéale est de 2 à 3 cm pour garantir une bonne stabilité sans ajouter de poids excessif.

Tracez un cercle régulier sur le bois et positionnez les points de perçage pour les tubes. Pour 5 tubes, répartissez les points tous les 72°, pour 6 tubes tous les 60°. Respectez un diamètre de cercle de 15 cm environ pour éviter que les tubes s’entrechoquent par vent fort. Percez des trous de 3 mm de diamètre, légèrement inclinés vers l’extérieur (angle de 10°) pour améliorer la stabilité.

Au centre du disque, percez un trou de 8 mm pour passer la corde de suspension principale. Poncez soigneusement toute la surface avec du papier grain 120 puis 240, et appliquez deux couches de cire d’abeille en respectant un temps de séchage de 24 heures entre chaque couche. Cette protection naturelle résiste bien aux intempéries tout en laissant le bois respirer.

Assemblage et réglages fins

L’assemblage demande de la délicatesse pour préserver l’accordage. Commencez par percer les trous de suspension dans chaque tube, positionnés à 22% de leur longueur depuis le sommet. Utilisez un foret de 2 mm et percez lentement pour éviter de fissurer le métal. Ébavurez soigneusement les trous avec une lime aiguille.

Coupez des brins de fil de pêche de longueurs différentes : les tubes graves peuvent être suspendus plus haut que les aigus pour créer un effet visuel harmonieux. Comptez environ 15 cm de fil pour les tubes les plus longs, 12 cm pour les moyens et 10 cm pour les plus courts. Passez le fil dans le trou du tube, puis dans le support en bois, et fixez avec un nœud en huit renforcé par une goutte de colle forte.

Testez l’équilibre de votre carillon en le suspendant temporairement. Les tubes ne doivent pas se toucher même par vent modéré. Si nécessaire, ajustez l’espacement en déplaçant les points d’attache. Un carillon bien équilibré oscille doucement sans créer de sons parasites.

Optimisation de l’emplacement et installation

Le choix de l’emplacement détermine la qualité acoustique de votre carillon. Privilégiez un endroit dégagé où les vents dominants peuvent faire jouer les tubes librement. Évitez la proximité immédiate des murs qui créent des échos déformants. Une hauteur de suspension entre 1,80 m et 2,50 m offre le meilleur compromis entre audibilité et protection.

Observez les courants d’air de votre jardin à différents moments de la journée. Les zones de transition entre espaces ouverts et arbustes génèrent souvent des brises idéales pour animer le carillon sans le faire sonner continuellement. Un carillon trop exposé devient vite fatigant, tandis qu’un carillon dans une zone trop abritée reste silencieux.

Pour la fixation, utilisez un crochet en acier inoxydable dimensionné pour supporter le poids du carillon par vent fort (multiplié par 3 minimum). Dans un arbre, choisissez une branche d’au moins 8 cm de diamètre et protégez l’écorce avec une sangle textile. Sur une pergola ou une poutre, fixez un piton à œil avec chevilles adaptées au matériau de support.

Entretien et durabilité

Un carillon en cuivre bien conçu peut résonner pendant des décennies avec un entretien minimal. Le cuivre développe naturellement sa patine protectrice en 6 à 18 mois selon l’exposition. Cette coloration verte est normale et même souhaitable car elle protège le métal. Évitez les produits décapants qui enlèveraient cette protection naturelle.

Inspectez régulièrement les fils de suspension qui constituent le point faible du système. Le nylon résiste bien aux UV mais se fragilise après 3 à 5 ans d’exposition. Remplacez préventivement les brins qui montrent des signes de blanchissement ou de rigidification. Profitez de cette maintenance pour nettoyer les tubes avec un chiffon humide et vérifier l’état du support en bois.

En hiver, dans les régions à gel fréquent, vous pouvez démonter temporairement votre carillon pour préserver les fils de suspension. Stockez-le dans un local sec, suspendu pour éviter que les tubes se déforment. Cette précaution prolonge significativement la durée de vie de l’ensemble.

Les erreurs à éviter

La première erreur consiste à négliger l’épaisseur des parois des tubes. Des tubes trop fins (moins de 0,8 mm) produisent des sons métalliques désagréables et se déforment rapidement. Inversement, des tubes trop épais sonnent sourdement et nécessitent des vents forts pour résonner.

Beaucoup de bricoleurs sous-estiment l’importance de l’ébavurage après découpe. Des bavures ou des arêtes vives perturbent l’écoulement de l’air et créent des sifflements parasites. Prenez le temps de parfaire chaque extrémité avec une lime appropriée.

L’erreur d’accordage la plus fréquente consiste à ne pas tenir compte de la température lors des tests. Le cuivre se dilate avec la chaleur, modifiant légèrement la fréquence. Effectuez vos réglages à température modérée (15-20°C) pour obtenir un accordage stable en toutes saisons.

Enfin, évitez de suspendre votre carillon trop près d’obstacles qui limiteraient son mouvement. Un carillon entravé produit des sons étouffés et s’use prématurément par frottement. Prévoyez un espace libre d’au moins 50 cm tout autour.
